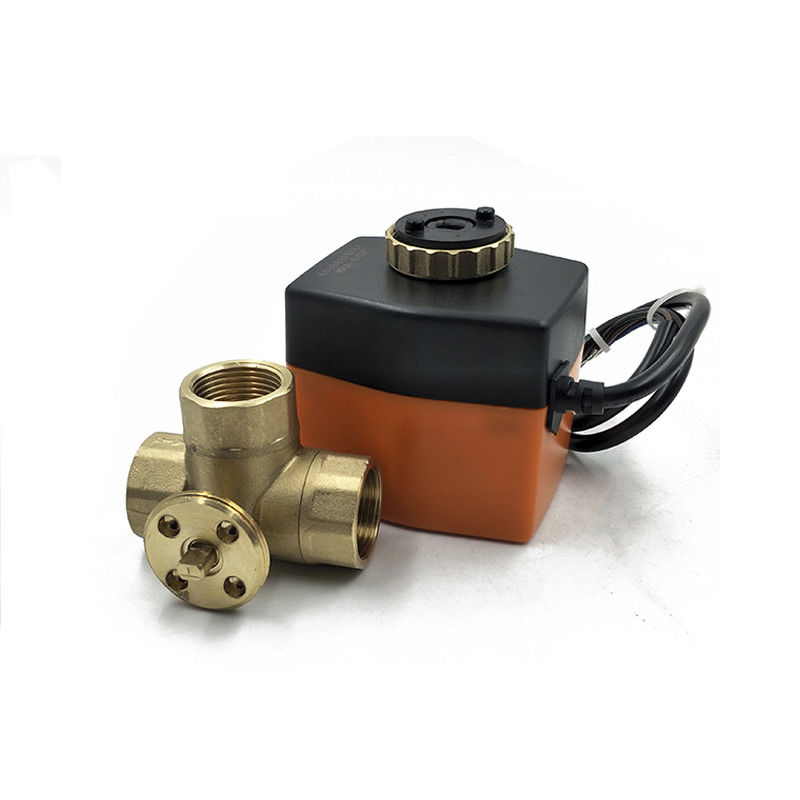

De In werking gestelde Kogelklep van gelijkstroom Motor, Drijvende Controle Automatische Kogelklep
-
Markeren
elektrisch in werking gestelde klep
-
MateriaalMessing
-
Het werk volt24VDC
-
Outputtorsie2.53N.m
-
Toepassingindustrieel materiaal, Waterdatatransportbesturing
-
pijpverbindingG/BSP
-
Mediawater, 50glycol
-
Plaats van herkomstCHINA
-
MerknaamOEM
-
CertificeringCE
-
ModelnummerWra-4224
-
Document
-
Min. bestelaantal1
-
Prijsnegotiable
-
Verpakking Detailstriplexgevallen
-
Levertijd15-60 dagen
-
BetalingsconditiesL/C, T/T
-
Levering vermogenin bestelling gebaseerd
De In werking gestelde Kogelklep van gelijkstroom Motor, Drijvende Controle Automatische Kogelklep
de drijvende controle24volt gelijkstroom motor stelde Elektronische automatische kogelklep in werking
Beschrijving
De gelijkstroom gemotoriseerde kogelklep bestaat uit on/off type of 3 punttype actuator en de reekskogelklep van W8BV…, die compacte structuur, stabiele verrichting, uitstekende capaciteit van wateronderbreking, het grote tarief van de waterstroom, nul vuilblok en lage torsie hebben. De gelijkstroom gemotoriseerde kogelkleppen worden wijd gebruikt in HVAC-systeem, verwarmingssysteem, het systeem van de waterbehandeling en wat industrieel materiaal.
Functie (3-point of on/off type)
Actuator wordt gecontroleerd door het moduleren het signaal van on/off of 3 puntcontrole, gebruikend de omkeerbare synchrone motor en toestelaandrijving van het snelheidsreductiemiddel aan moeilijke situatie en slot.
Wra-42… 3 punttype
De bruine draad is macht op open Klep
De zwarte draad is macht op dichte Klep
De bruine of zwarte draad is macht van Klep houdt de huidige positie
De blauwe draad wordt verbonden met de ongeldige draad.
Kan ook als on/off type worden gebruikt.
Wra-42… Een on/off type
De blauwe draad is de controledraad. Macht op: klep open, macht van: dichte klep
De zwarte draad wordt verbonden met Com.
De bruine draad wordt verbonden met de machtsdraad.
Kan slechts als on/off type worden gebruikt.
| ModelNo. | Het werk Voltage | Actuator type | Outputtorsie | Consumptie | On/off tijd | Kleplichaam |
| Wra-4224 | DC24V | 3-point of on/off | 2N.m | 2W | 2-6S |
W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325 |
| Wra-4224A | On/off |
Toepassing
HVAC-systeem, verwarmingssysteem, het systeem van de Waterbehandeling, Industrieel materiaal.
Operationele wijze
De winnaargelijkstroom gemotoriseerde kogelklep is met motor door een type van wra-42…, en wra-42… Actuator. Actuator wordt gecontroleerd door het moduleren het systeem van on/off of 3 puntcontrole en leidt de bal van de klep, tot de openingsdiepositie door het controlesignaal wordt gedicteerd.
Technische gegevens
Kleplichaam:
Middel: koude/warm water, met 50%-glycoltemperatuur van middel: 2°C… 90°C
Geschatte druk: PN20 pijpschakelaar: interne draad
Omringende temperaturen. waaier: -20… +70°C; 0… 95%RH Grootte: 1/2' ‚, 3/4‘ ‚en 1‘ ‚Kleptype: tweerichtings en manier 3
Materiaal
Kleplichaam: gesmeed messing, hpb59-1 Verbinding: bal: EPDM+PTFE, met dubbele O-ring
Bal: vernikkelde messingsstam: EPDM-O-ringen, met dubbele O-ring
| ModelNo. | Binnendia. | Duim | Kvs (m3 /h) | Pvmax (KPa) | Ps (KPa) |
| W8BV215 | 12mm | 1/2“ | 6.15 | 1000 | 1400 |
| W8BV220 | 15mm | 3/4“ | 10.5 | 1000 | 1400 |
| W8BV225 | 20mm | 1“ | 16.1 | 1000 | 1400 |
| W8BV315 | 12mm | 1/2“ | 3.95 | 1000 | 1400 |
| W8BV320 | 15mm | 3/4“ | 6.8 | 1000 | 1400 |
| W8BV325 | 20mm | 1“ | 15.8 | 1000 | 1400 |
Actuator
Wra-42… DC3/6-12/24V, punt 3
WRA-42… ON/OFF A DC3/6-12/24V,
Outputtorsie: 2N.m Angleof omwenteling: 90°
Bescherm rang: IP55/IP54 On/off tijd: 2-12S
