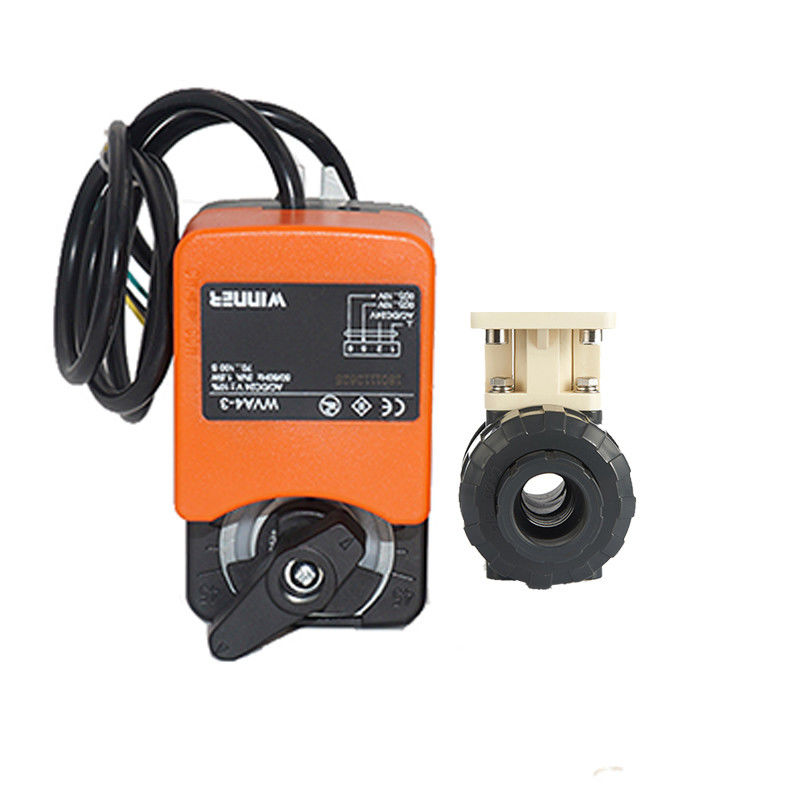

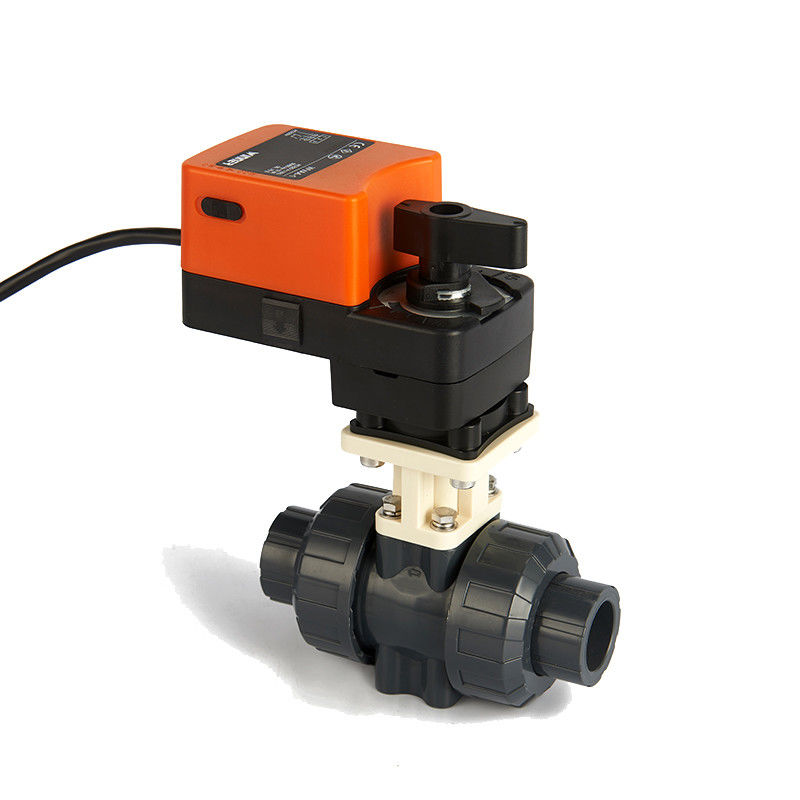

De elektrische Klep van de Waterdatatransportbesturing, Evenredige Controle Plastic Kogelklep
-
Markeren
elektrisch in werking gestelde klep
-
Brand nameBoquit
-
MachtElektrisch
-
ControletypeEvenredige 0-10V
-
Voltage24VAC/DC+/15%
-
Bescherm rangIP54
-
CertificeringCE
-
Plaats van herkomstCHINA
-
MerknaamOEM
-
CertificeringCE
-
ModelnummerWVA4-304+WUPBV215
-
Document
-
Min. bestelaantal1
-
Prijsnegotiable
-
Verpakking Detailstriplexgevallen
-
Levertijd15-60 dagen
-
BetalingsconditiesL/C, T/T
-
Levering vermogenin bestelling gebaseerd
De elektrische Klep van de Waterdatatransportbesturing, Evenredige Controle Plastic Kogelklep
Actuator
Wva4-3… 24VAC/DC±15%, evenredig (0-10VDC/0-20mA, 2-10VDC/4-20mA)
| Outputtorsie | 4N.m, 6N.m, 10N.m | |
| Draaihoek | 90° | |
| Bescherm rang | IP54 | |
| Hand de beschermingssysteem van de handvat Automatisch overbelasting | ||
|
De zwarte draad en de bruine draad zijn de machtsdraad. De gele draad stemt 0-10V-controlesignaal ermee in om de open hoek van de klep te controleren |
||
|
Het signaal van de input0-10vdc controle Stroomkenmerk: de gelijke waaier van de percentagestroom: 0%-100% |
| GROOTTE |
DN15 1/2“ |
DN20 3/4“ |
DN25 1“ |
DN32 11/4“ |
DN40 11/2“ |
DN50 2“ |
||
| D | 13 | 18 | 23 | 30 | 38 | 49 | ||
| DIN dl | 20 | 25 | 32 | 40 | 50 | 63 | ||
| JISdl | 22 | 26 | 32 | 38 | 48 | 60 | ||
| ANSIdl | 21.34 | 26.67 | 33.4 | 42.16 | 48.26 | 60.28 | ||
| BSdl | 21.2 | 26.6 | 33.4 | 42.1 | 48.1 | 60.2 | ||
| D | 56 | 64 | 73 | 88 | 103 | 122 | ||
| Dl | 31 | 36 | 47 | 56 | 65 | 80 | ||
| L | 120 | 128 | 144 | 158 | 182 | 209 | ||
| Ll | 23 | 25 | 28 | 32 | 37 | 42 | ||
| H | 95 | 101 | 133 | 128 | 151 | 171 | ||
| H3 | 29.5 | 33.5 | 39 | 47 | 54 | 65 | ||
| H4 | 28 | 30 | 34 | 41 | 49 | 58 | ||
| H5 | 151 | 153 | 159 | 166 | 182 | 191 | ||
| H6 | 166 | 168 | 174 | 181 | 197 | 206 |
| Nr. | Deel | Materiaal | QTY | |
| 1 | Lichaam | U-PVC, C-PVC, PP | 1 | |
| 2 | Bal | U-PVC, C-PVC, PP | 1 | |
| 3 | Dragero-ring | EPDM, FPM | 1 | |
| 4 | Verbindingsdrager | U-PVC, C-PVC, PP | 1 | |
| 5 | Unie | U-PVC, C-PVC, PP | 2 | |
| 6 | Beëindigenschakelaar | U-PVC, C-PVC, PP | 2 | |
| 7 | Verbinding Seat | PTFE | 2 | |
| 8 | Bevochtigerverbinding | EPDM, FPM | 2 | |
| 9 | De O-ring van Beëindigenconnestor | EPDM, FPM | 2 | |
| 10 | Stamo-ring | EPDM, FPM | 2 | |
| 11 | Stam | U-PVC, C-PVC, PP | 1 | |
| 14 | Opzettende Klem | PVC-M, SUS304 | 1 | |
| 15 | Actuator Koppeling Bush | PVC-M, SUS304 | 1 | |
| 16 | Bout | SUS 304 | 4 |
Productomschrijving
de controlekogelklep bestaat uit de reeks roterende actuator van WAV4-… en de reekskogelklep van WCBS… /WCBS…. Het gelijke kenmerk van de percentagestroom waarborgt de klepprestaties van stabiliteit. De controlekogelkleppen worden wijd gebruikt in HVAC-systeem, verwarmingssysteem, het materiaal van de waterbehandeling, en water lopende controle in industriële automatisering, zoals: AHU, vlees lucht-behandelende eenheid, de differentiële eenheid van de drukcontrole en warmtewisselaar voor stroomregelgeving en on/off controle.
Technische Parameter
Middel: koude/warm water, met 50%-glycol
Temperatuur van middel: 2°C… 90°C
Adissabledruk: 2.0Mpa
Geschatte druk: PN20
Kabellengte: 0.5m of 1.5m
Milieutemperatuur: - 20~65 Celsius
Bescherm rang: IP54/IP55
Het pakket omvat:
1x kogelklep
1x Actuator Motor
1x instructiehandboek
Toepassing
1. HVAC-systeem
2.Water behandelingssysteem
3. Verwarmingssysteem
4. Industrieel materiaal
5. Chemisch proces
6. Landbouwirrigatie
7. Het vervangen van solenoïdeklep, in het bijzonder wanneer de solenoïde niet kan betrouwbaar werken. Het kan bij om het even welke hoek en richting worden geïnstalleerd, en kan in vochtige voorwaarden werken.
8. Regelmatig water gevend de bloemen, Timingsbevochtiging, het afvoerkanaal van de Luchtcompressor in regelmatige tijd.
