elektrisch in werking gestelde klep

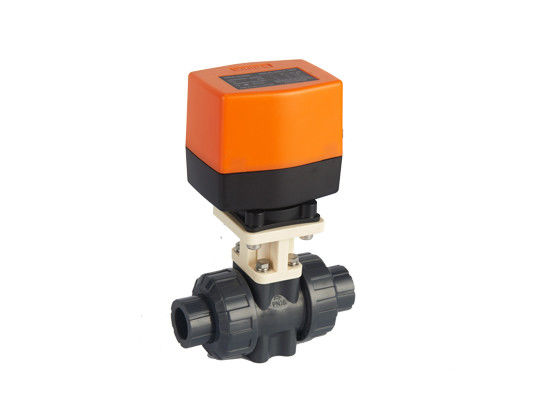

220VAC de elektrische Plastic Kogelklep DN15-DN25 van pvc



Het vormen van Machineproces



1. CNC Draaibankverwerking

2. Hoge precisiecnc het machinaal bewerken centrumverwerking

3. Algemene draaibankverwerking

4. De machine slaat de productdelen

5. Het koude Vormen zich het Vormen

6. Lassenassemblage



Materiaal

Kleplichaam: U-pvc, c-pvc, pp stam: U-pvc, c-pvc, pp-Stamo-ring: EPDM, FPM

Bal: U-pvc, c-pvc, pp-Dragero-ring: EPDM, FPM

Unie: U-pvc, c-pvc, pp beëindig Schakelaar: U-pvc, c-pvc, pp beëindig Connestor-O-ring: EPDm, FPM

Bevochtigerverbinding: EPDM, FPM-Steunklem: Pvc-m, SUS304-Bout: SUS304



ModelNo.		Binnendia.	Duim	Kvs (m3/h)	△Pmax (KPa)	Ps (KPa)
WUPBV215	tweerichtings	13mm	1/2“	6.15	1000	1400
WUPBV220		18mm	3/4“	10.5	1000	1400
WUPBV225		23mm	1“	16.1	1000	1400





Actuator

Wra-63… AC230/110/24V, 50/60Hz, punt 3

Wra-63… Een AC230/110/24V, on/off 50/60Hz,

Outputtorsie: >3.5N.m draaihoek: 90°

Bescherm rang: IP55/IP54 On/off tijd: 16S

Functie (3-point of on/off type)

Actuator wordt gecontroleerd door het moduleren het signaal van on/off of 3 puntcontrole, gebruikend de omkeerbare synchrone motor en toestelaandrijving van het snelheidsreductiemiddel aan moeilijke situatie en slot.



Wra-63… 3-point type

De zwarte draad is macht op gesloten Klep

De bruine draad is macht op open Klep

De zwarte of bruine draad is macht van Klep houdt de huidige positie

De blauwe draad wordt verbonden met de ongeldige draad. Kan ook als on/off type worden gebruikt.



Wra-63… Een on/off type

De zwarte draad is de controledraad. Macht op: klep open, macht van: dichte klep

De bruine draad wordt verbonden met de machtsdraad.

De blauwe draad wordt verbonden met Com. Kan slechts als on/off type worden gebruikt.



ModelNo.	Het werk Voltage	Actuator type	Outputtorsie	Consumptie	On/off tijd	Kleplichaam
Wra-6320	230VAC±15% 50/60Hz	3-point of on/off	3.5N.m	7W	50Hz: 16S   60Hz: 12S	WUPBV215 WUPBV220 WUPBV225
Wra-6320A		On/off
Wra-6310	110VAC±15% 50/60Hz	3-point of on/off
Wra-6310A		On/off
Wra-6302	24VAC±15% 50/60Hz	3-point of on/off
Wra-6302A		On/off





















De dienst



1. Verstrek uw technische vereisten en tekeningen
2. Krijg primair antwoord van ons binnen 12 uren
3. Krijg technisch oplossing en citaat van ons binnen 24 uren
4. Technische oplossing en citaatbevestiging
5. Verstrek indien nodig steekproeven
6. Contract overzicht en het ondertekenen
7. Schik productie en verzending
8. Na de verkoopdienst
