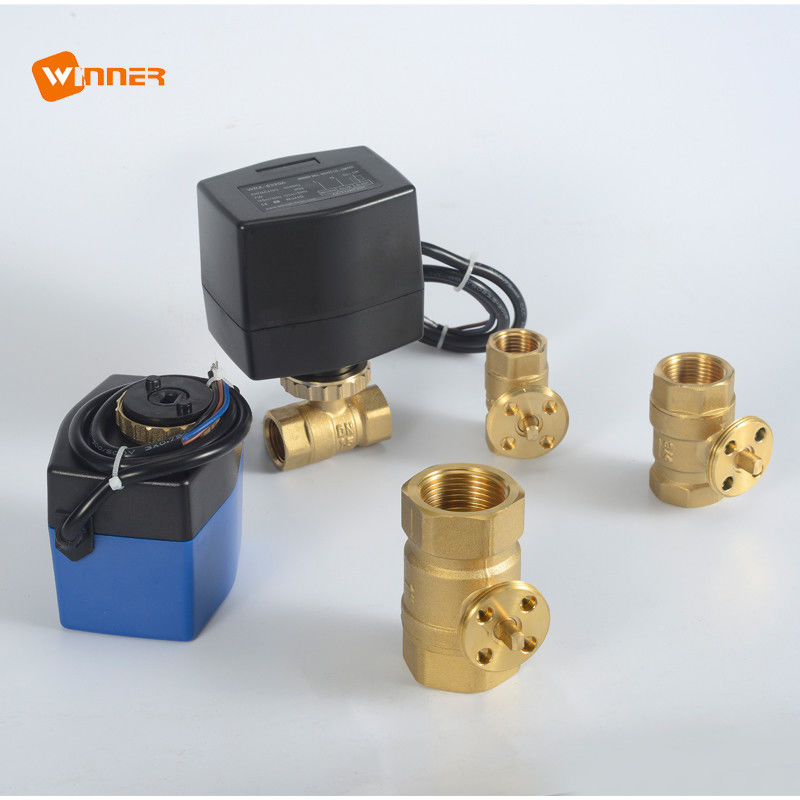

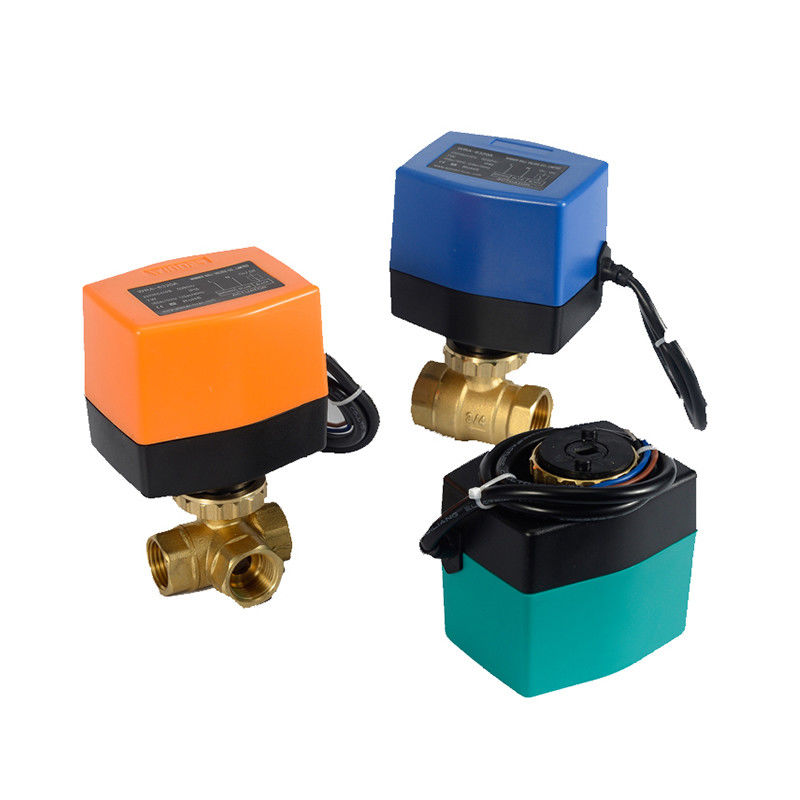

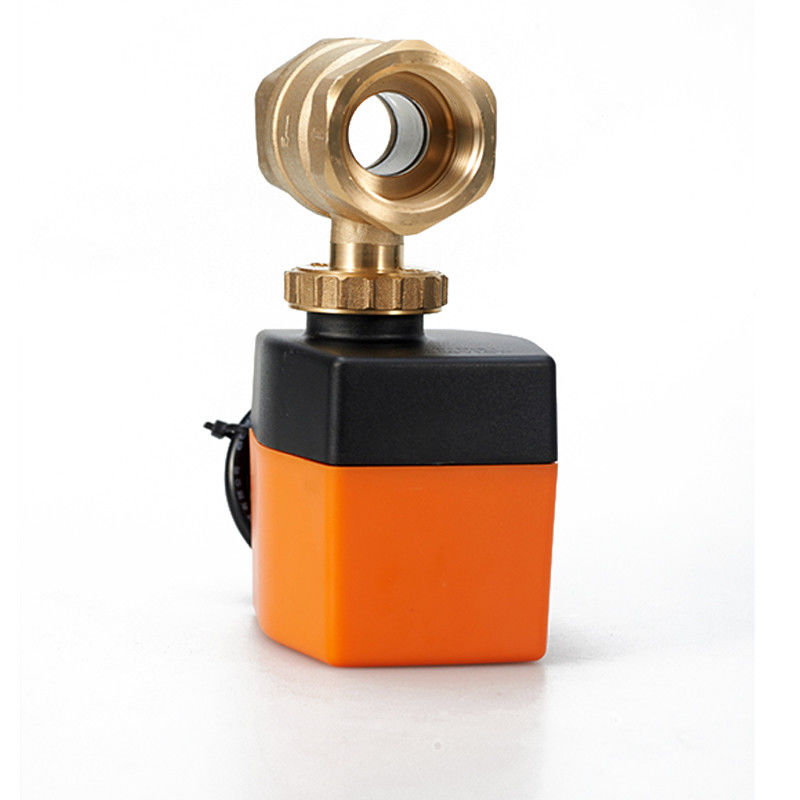

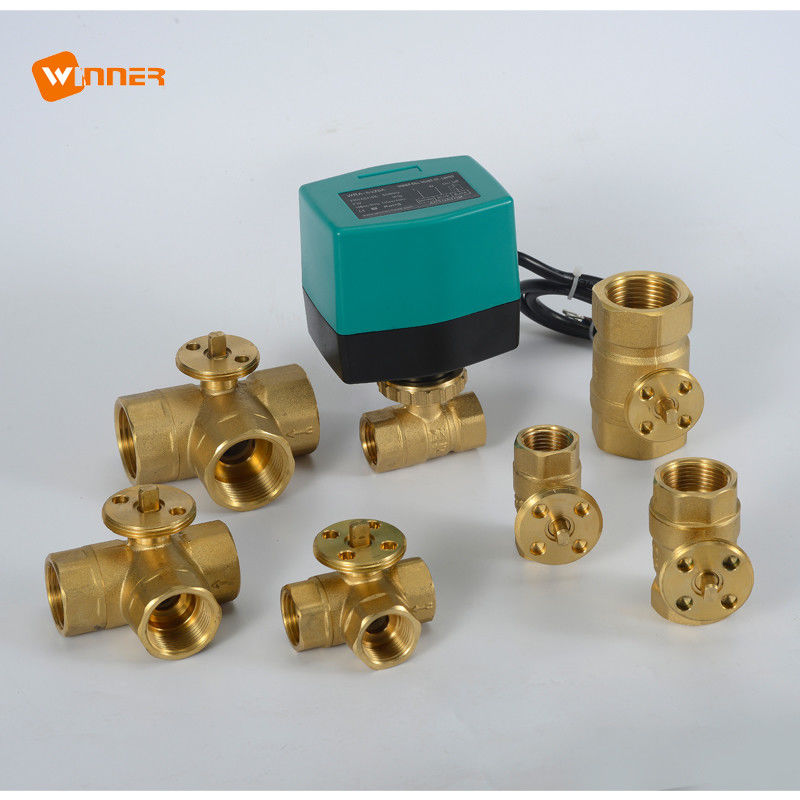

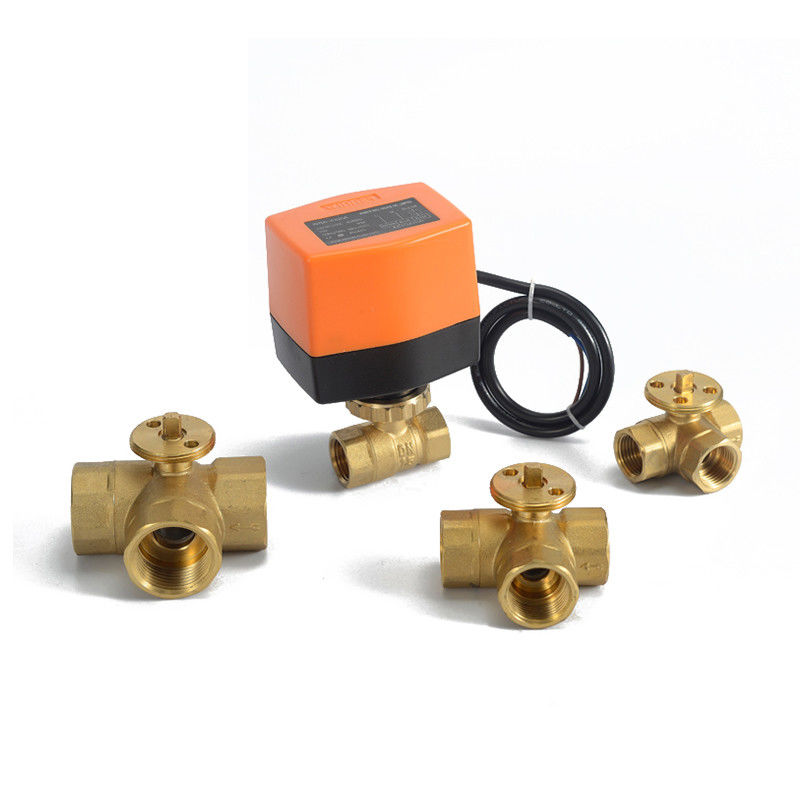

Elektrische Actuator Dn15 Drijvende Controle Dn 25 Gemotoriseerde Kleine Kogelklep



De dienst



1. Verstrek uw technische vereisten en tekeningen
2. Krijg primair antwoord van ons binnen 12 uren
3. Krijg technisch oplossing en citaat van ons binnen 24 uren
4. Technische oplossing en citaatbevestiging
5. Verstrek indien nodig steekproeven
6. Contract overzicht en het ondertekenen
7. Schik productie en verzending
8. Na de verkoopdienst



Beschrijving

De gelijkstroom gemotoriseerde kogelklep bestaat uit on/off type of 3 punttype actuator en de reekskogelklep van W8BV…, die compacte structuur, stabiele verrichting, uitstekende capaciteit van wateronderbreking, het grote tarief van de waterstroom, nul vuilblok en lage torsie hebben. De gelijkstroom gemotoriseerde kogelkleppen worden wijd gebruikt in HVAC-systeem, verwarmingssysteem, het systeem van de waterbehandeling en wat industrieel materiaal.





Toepassing

HVAC-systeem, verwarmingssysteem, het systeem van de Waterbehandeling, Industrieel materiaal.



Operationele wijze

De gelijkstroom gemotoriseerde kogelklep is met motor door een type van wra-42…, en wra-42… Actuator. Actuator wordt gecontroleerd door het moduleren het systeem van on/off of 3 puntcontrole en leidt de bal van de klep, tot de openingsdiepositie door het controlesignaal wordt gedicteerd.



Technische gegevens

Kleplichaam:

Middel: koude/warm water, met 50%-glycol         Temperatuur van middel: 2°C… 90°C

Geschatte druk: PN20                             Pijpschakelaar: interne draad



Omringende temperaturen. waaier: -20… +70°C; 0… 95%RH    Grootte: 1/2' ‚, 3/4‘ ‚en 1‘ ‚     Kleptype: tweerichtings en manier 3



Materiaal

Kleplichaam: gesmeed messing, hpb59-1                  Verbinding: bal: EPDM+PTFE, met dubbele O-ring

Bal: vernikkeld messing                              stam: EPDM-O-ringen, met dubbele O-ring

ModelNo.	Binnendia.	Duim	Kvs (m3/h)	Pvmax (KPa)	Ps (KPa)
W8BV215	12mm	1/2“	6.15	1000	1400
W8BV220	15mm	3/4“	10.5	1000	1400
W8BV225	20mm	1“	16.1	1000	1400
W8BV315	12mm	1/2“	3.95	1000	1400
W8BV320	15mm	3/4“	6.8	1000	1400
W8BV325	20mm	1“	15.8	1000	1400





Actuator

Wra-42…   3-point DC3/6-12/24V,

WRA-42… ON/OFF A DC3/6-12/24V,

Outputtorsie: 2N.m      Draaihoek: 90°

Bescherm rang: IP55/IP54        On/off tijd: 2-12S





Functie (3-point of on/off type)

Actuator wordt gecontroleerd door het moduleren het signaal van on/off of 3 puntcontrole, gebruikend de omkeerbare synchrone motor en toestelaandrijving van het snelheidsreductiemiddel aan moeilijke situatie en slot.



Wra-42… 3-point type

De bruine draad is macht                  Open klep

De zwarte draad is macht                    Dichte klep

De bruine of zwarte draad is weg macht          De klep houdt de huidige positie

De blauwe draad wordt verbonden met de ongeldige draad.

Kan ook als on/off type worden gebruikt.



Wra-42… Een on/off type

De blauwe draad is de controledraad.        Macht op: klep open, macht van: dichte klep



De zwarte draad wordt verbonden met Com.



De bruine draad wordt verbonden met de machtsdraad.

Kan slechts als on/off type worden gebruikt.

ModelNo.	Het werk Voltage	Actuator type	Outputtorsie	Consumptie	On/off tijd	Kleplichaam
Wra-4224	DC24V	3-point of on/off	2N.m	2W	2-6S	W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325
Wra-4224A		On/off





Installatie:



Neem de klepstam aan de bodem van actuator op, en neem speld 2, in de bodem van actuator op aan het de steungat dat van de klep wordt gevestigd. Dan schroef onderaan de noot van messingsglb
