elektrisch in werking gestelde klep

De bidirectionele elektrische klep DN25 van de waterdatatransportbesturing voor verwarmer die van het verwarmingssysteem de zonnewater klep mengen



Hoe wij de kwaliteit van het machinaal bewerken controleren



1. High-precision CNC delen van de draaibankverwerking.

2. Geavanceerde Malenmachines

3. UT inspectie om lassenkwaliteit te verzekeren

4. Las het Oppoetsen

5. 100% verschijning & Grootteinspectie online (dikte, rondheid, enz.)

6. Grootte & Verschijnings het Vormen



Technische gegevens

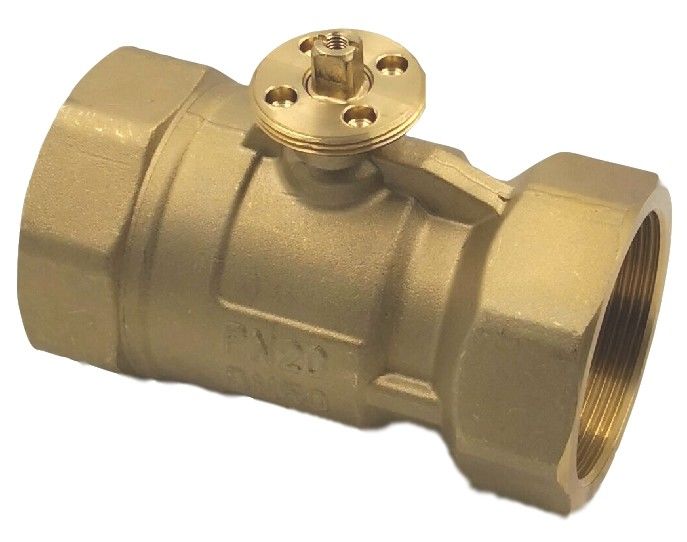

Kleplichaam:

Middel: koude/warm water, met 50%-glycol

Temperatuur van middel: 2°C… 90°C

Geschatte druk: PN16

Pijpschakelaar: interne draad

Omringende temperaturen. waaier: −5… +60°C; 0… 90%RH

Grootte: 1/2' ‚, 3/4‘ ‚en 1‘ ‚Kleptype: tweerichtings



Beschrijving

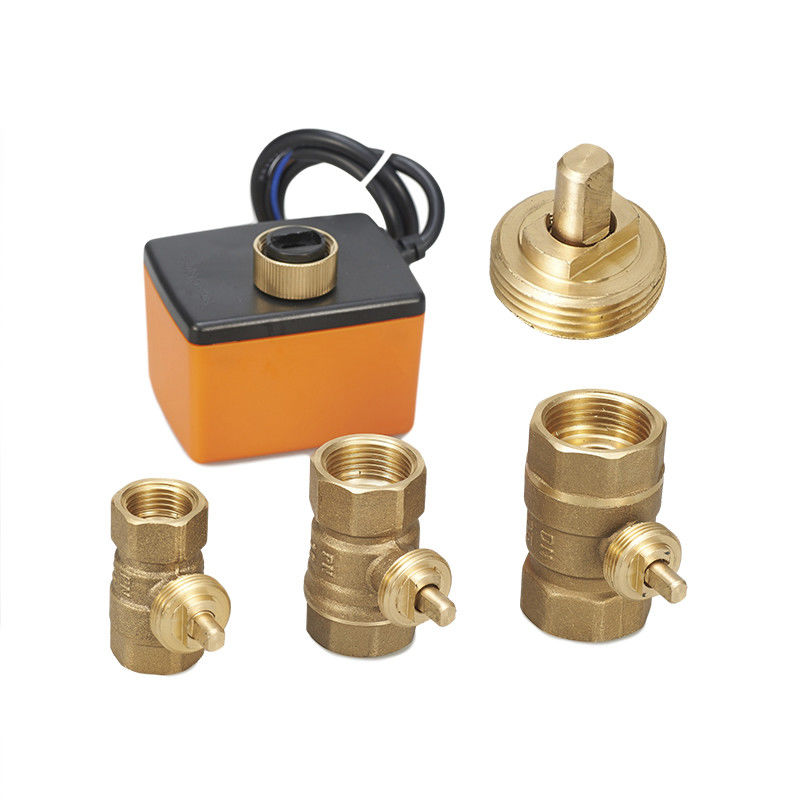

Bestaat de winnaar gemotoriseerde kogelklep uit on/off type of 3 punttype actuator en dereekskogelklepvan W6BV…, die compacte structuur, stabiele verrichting, uitstekende capaciteit van wateronderbreking, het grote tarief van de waterstroom, nul vuilblok en lage torsie hebben. Worden de winnaar gemotoriseerde kogelkleppen wijd gebruikt in HVAC-systeem, verwarmingssysteem, het systeem van de waterbehandeling en wat industrieel materiaal.





Toepassing

HVAC-systeem, verwarmingssysteem, het systeem van de Waterbehandeling, Industrieel materiaal



Operationele wijze

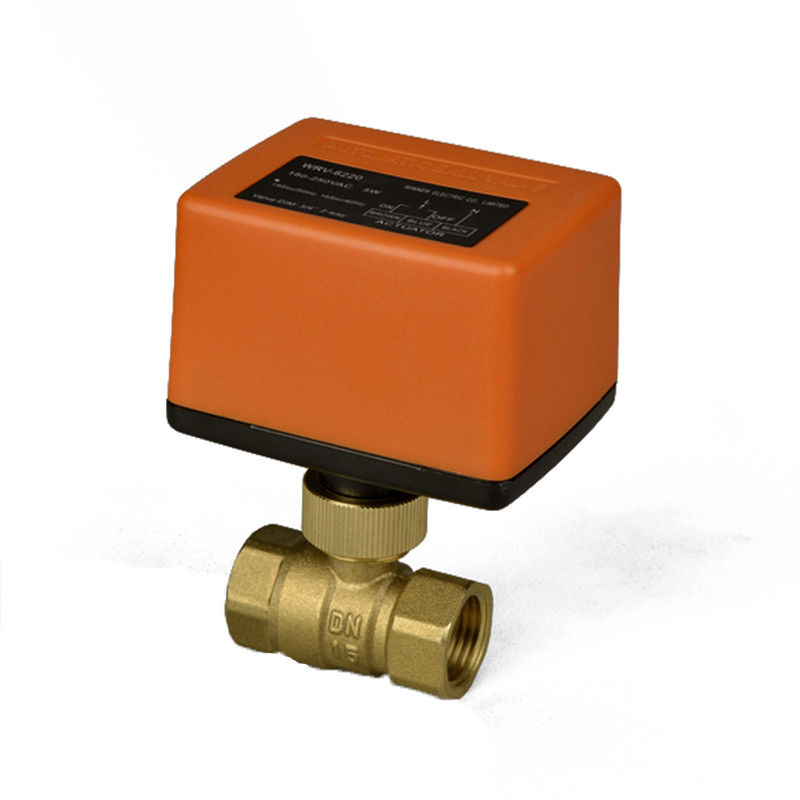

Is de winnaar gemotoriseerde kogelklep met motor door een type van wra-5320, en actuator wra-5320A. Actuator wordt gecontroleerd door het moduleren het systeem van on/off of 3 puntcontrole en leidt de bal van de klep, tot de openingsdiepositie door het controlesignaal wordt gedicteerd.





Materiaal

Kleplichaam: gesmeed messing, hpb59-1



Verbinding: bal: EPDM+PTFE

Bal: het chroom plateerde messingsstam: EPDM-O-ringen



ModelNo.		Binnendia.	Duim	Kvs (m3/h)	Pvmax (KPa)	Ps (KPa)
W6BV215	tweerichtings	12mm	1/2“	8.6	600	900
W6BV220		15mm	3/4“	21	600	900
W6BV225		20mm	1“	26	600	900

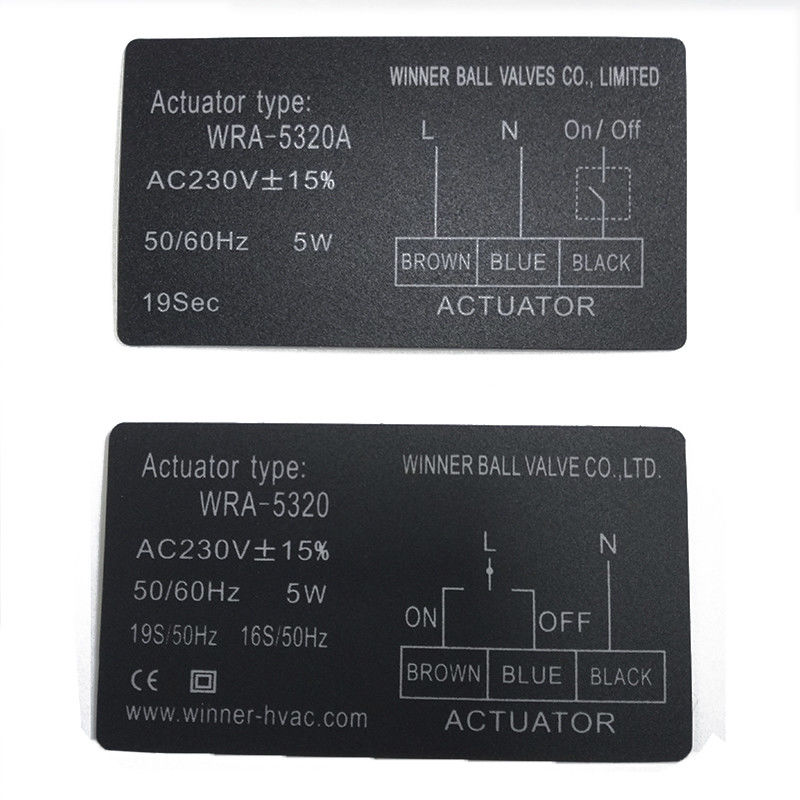

Actuator

Wra-5320 AC230, 3-point 50/60Hz,

Wra-5320A AC230, on/off 50/60Hz,

Outputtorsie: 2.5N.m



Draaihoek: 90°

Bescherm rang: IP54



On/off tijd: 19S/50Hz; 15S/50Hz







Installatie:

IInsert de klepstam aan de bodem van actuator, en neemt speld 2, in de bodem van actuator op aan het de steungat dat van de klep wordt gevestigd. Dan schroef onderaan de noot van messingsglb
