elektrisch in werking gestelde klep

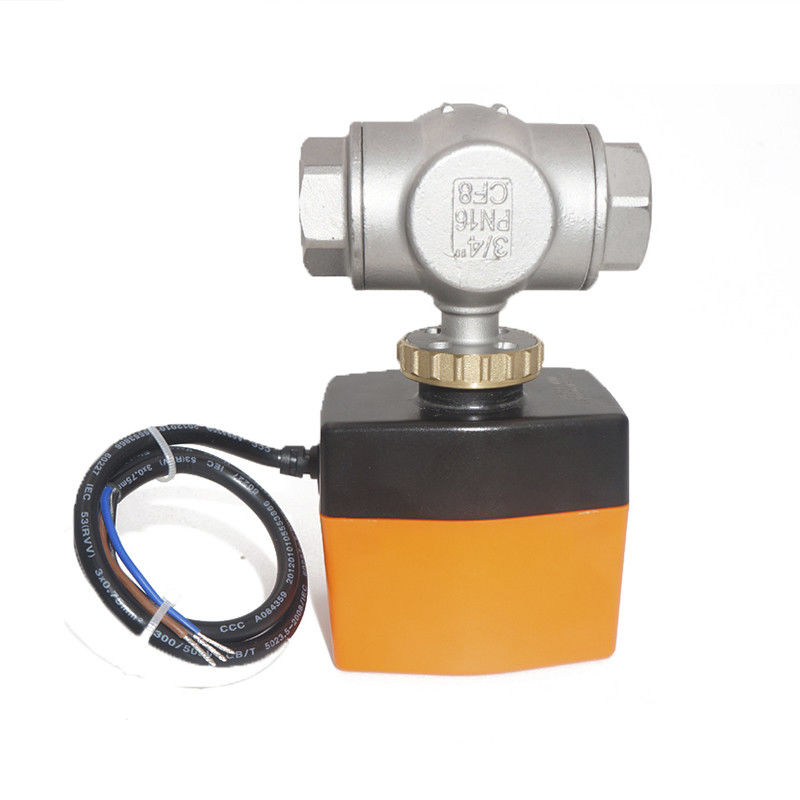

1 duimKogelklep 3 Manieractuator Elektrische Controlekleppen voor Gekoeld Water



Hoe wij afgewerkt productkwaliteit verzekeren (FQC-inspectie)



1. Visuele Inspectie

2. Materiële Rangmeting

3. Afmetingsinspectie

4. Ruwheidsopsporing

5. Ruwheidsopsporing

6. Lekkagetest



De dienst



1. Verstrek uw technische vereisten en tekeningen
2. Krijg primair antwoord van ons binnen 12 uren
3. Krijg technisch oplossing en citaat van ons binnen 24 uren
4. Technische oplossing en citaatbevestiging
5. Verstrek indien nodig steekproeven
6. Contract overzicht en het ondertekenen
7. Schik productie en verzending
8. Na de verkoopdienst



Beschrijving

De gelijkstroom gemotoriseerde kogelklep bestaat uit on/off type of 3 punttype actuator en de reekskogelklep van WSBV…, die compacte structuur, stabiele verrichting, uitstekende capaciteit van wateronderbreking, het grote tarief van de waterstroom, nul vuilblok en lage torsie hebben. De gelijkstroom gemotoriseerde kogelkleppen worden wijd gebruikt in HVAC-systeem, verwarmingssysteem, het systeem van de waterbehandeling en wat industrieel materiaal.





Toepassing

HVAC-systeem, verwarmingssysteem, het systeem van de Waterbehandeling, Industrieel materiaal.



Operationele wijze

De gelijkstroom gemotoriseerde kogelklep is met motor door een type van wra-42…, en wra-42… Actuator. Actuator wordt gecontroleerd door het moduleren het systeem van on/off of 3 puntcontrole en leidt de bal van de klep, tot de openingsdiepositie door het controlesignaal wordt gedicteerd.



Technische gegevens

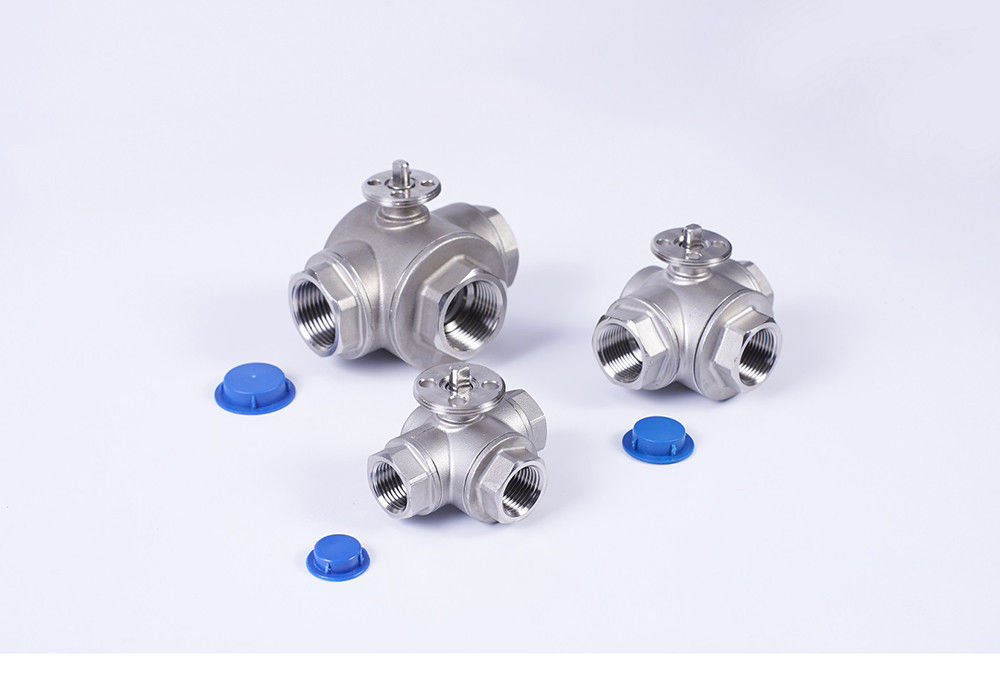

Kleplichaam:

Middel: koude/warm water, met 50%-glycol



Temperatuur van middel: -10°C… 120°C

Geschatte druk: PN20

Pijpschakelaar: interne draad



Omringende temperaturen. waaier: -20… +70°C; 0… 95%RH



Grootte: 1/2' ‚, 3/4‘ ‚en 1‘ ‚



Kleptype: tweerichtings en manier 3



Materiaal

Kleplichaam: Roestvrij staal SS304

Verbinding: bal: EPDM+PTFE, met dubbele O-ring

Bal: SS304; stam: EPDM-O-ringen, met dubbele O-ring



ModelNo.	Binnendia.	Duim	Kvs (m3/h)	Pvmax (KPa)	Ps (KPa)
WSBV215	15mm	1/2“	6.15	1000	1400
WSBV220	20mm	3/4“	10.5	1000	1400
WSBV225	25mm	1“	16.1	1000	1400
WSBV315	15mm	1/2“	3.95	1000	1400
WSBV320	20mm	3/4“	6.8	1000	1400
WSBV325	25mm	1“	15.8	1000	1400

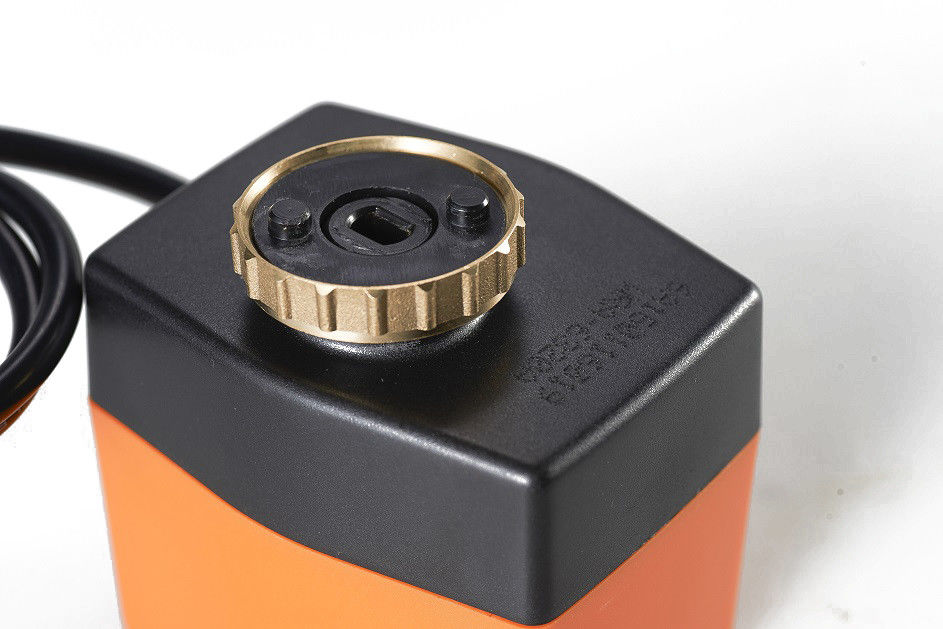

Actuator

Wra-42…   3-point DC3/6-12/24V,

WRA-42… ON/OFF A DC3/6-12/24V,

Outputtorsie: 2N.m



Draaihoek: 90°

Bescherm rang: IP55/IP54



On/off tijd: 2-12S



Beeld



Functie (3-point of on/off type)

Actuator wordt gecontroleerd door het moduleren het signaal van on/off of 3 puntcontrole, gebruikend de omkeerbare synchrone motor en toestelaandrijving van het snelheidsreductiemiddel aan moeilijke situatie en slot.



Wra-42… 3-point type

De bruine draad is macht, open Klep

De zwarte draad is macht, dichte Klep

De bruine of zwarte draad is weg macht, houdt de Klep de huidige positie

De blauwe draad wordt verbonden met de ongeldige draad.

Kan ook als on/off type worden gebruikt.



Wra-42… Een on/off type

De blauwe draad is de controledraad

Macht op: open klep; macht van: dichte klep



De zwarte draad wordt verbonden met Com.



De bruine draad wordt verbonden met de machtsdraad.

Kan slechts als on/off type worden gebruikt.



ModelNo.	Het werk Voltage	Actuator type	Outputtorsie	Consumptie	On/off tijd	Kleplichaam
Wra-4224	DC24V	3-point of on/off	2N.m	2W	2-6S	WSBV215 WSBV220 WSBV225 WSBV315 WSBV320 WSBV325
Wra-4224A		ON/OFF
Wra-4212	DC12V	3-point of ON/OFF
Wra-4212A		ON/OFF
Wra-4203	DC3V	3-point of ON/OFF
Wra-4203A		ON/OFF





Installatie:



Neem de klepstam aan de bodem van actuator op, en neem speld 2, in de bodem van actuator op aan het de steungat dat van de klep wordt gevestigd. Dan schroef onderaan de noot van messingsglb
