de klep van de waterregelgever

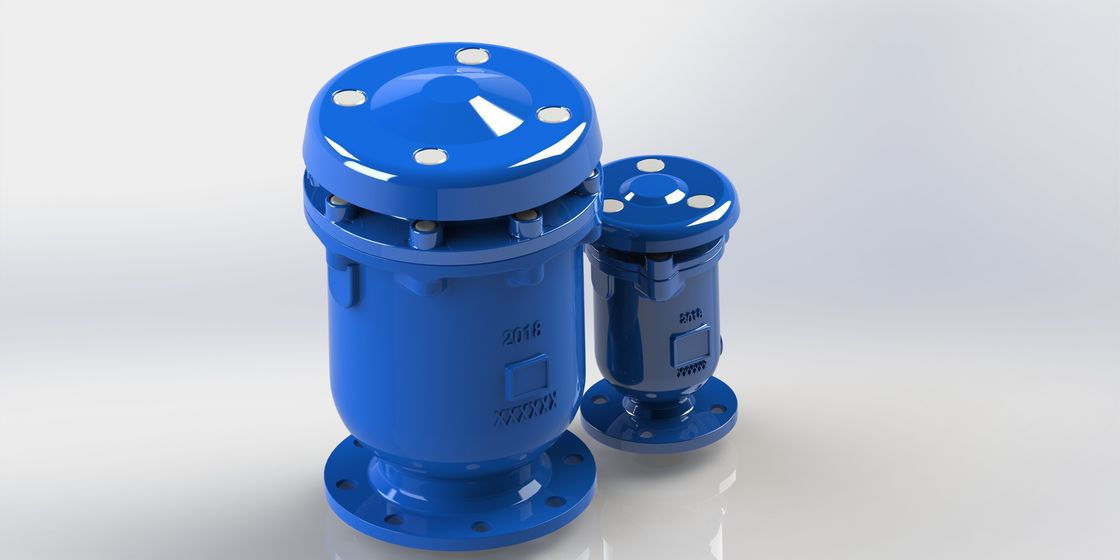

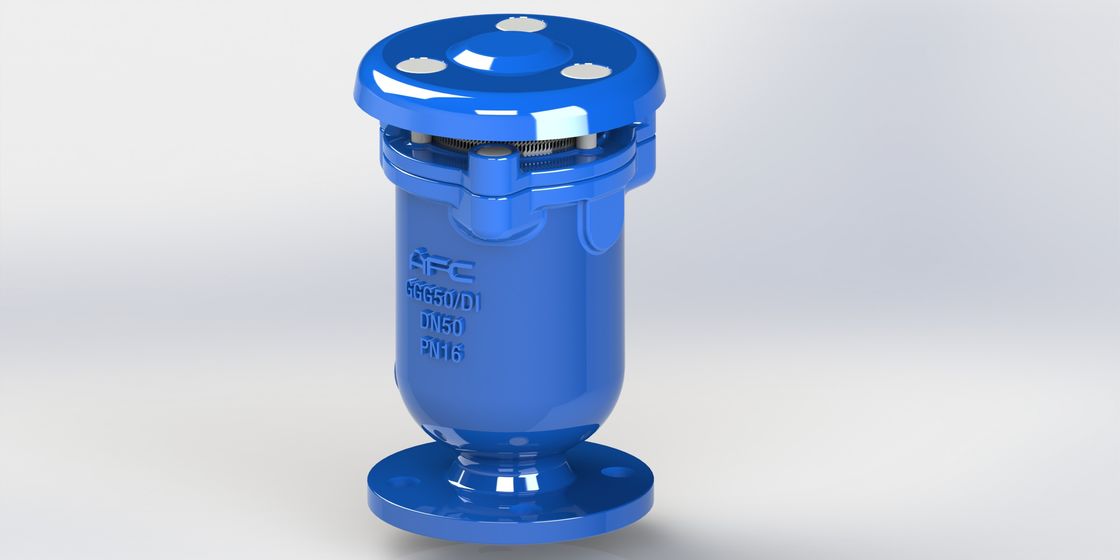

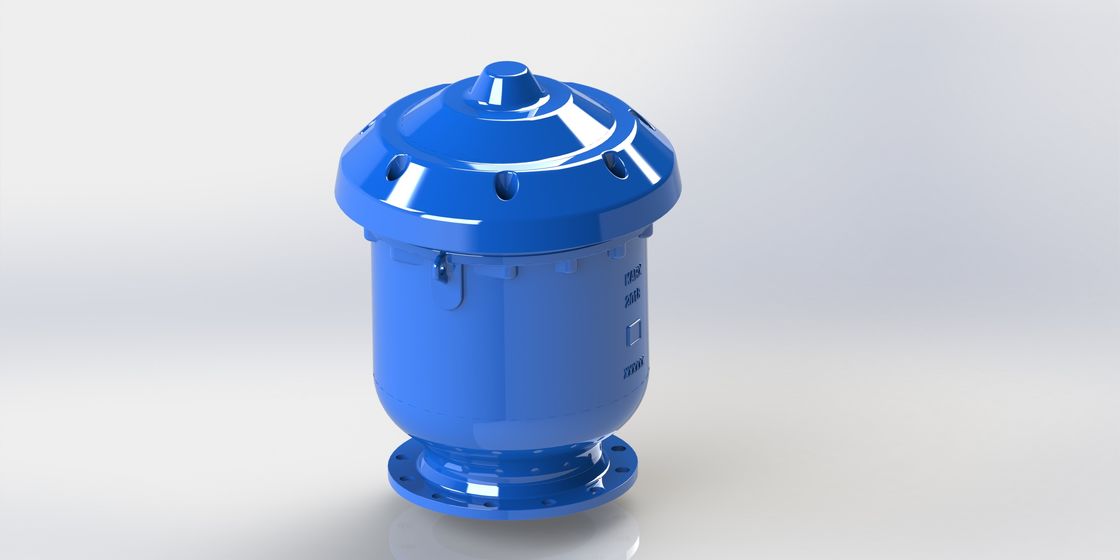

SS304 interne van de de Functielucht van Delencomnination Drievoudige de Versieklep



Het vormen van Machineproces



1. CNC Draaibankverwerking

2. Hoge precisiecnc het machinaal bewerken centrumverwerking

3. Algemene draaibankverwerking

4. De machine slaat de productdelen

5. Het koude Vormen zich het Vormen

6. Lassenassemblage



Technische Gegevens:

Groottewaaier: DN 25300MM
Drukclassificaties: 1.0Mpa, 1.6Mpa (Draad)
1.0Mpa, 1.6Mp, Mpa 2,5 (Flens)
Het werk temperatuur: -10°-80°C.
Stroommedia: schoon water



Eigenschappen:

. Geavanceerd ontwerp met eenvoudig mechanisme, sterke vlotter om het barsten tijdens plotselinge water hammer& snel sluiting te verhinderen.
. Aerokineticmechanisme dat om zich tegen slag te verzetten onder hogere luchtsnelheid wordt gesloten zelfs tot sonische snelheid van lucht.
. Geen wapens of hefbomen om het trillen te verhinderen, buigend, directe sluiting van de FL-haver.
. De vlotte kooi buiten de vlotter, houdt vlotter bewegend in gespecificeerd gidsspoor.
. Bodem rubberbuffer voor botsingspreventie, en afvoerkanaal gemakkelijk met juiste gaten rond de kooi tijdens vacuüm.
. Het buiten stanless staalscherm zal een optie voor veiligheid zijn en zal insecten of vogels binnen verhinderen.
. Volledig epoxy met een laag bedekte binnenkant en buitenkant voor de diensten op lange termijn.
. De productienorm ontmoet BS en1074-4, AWWA C512
. De de flensboring en afmeting ontmoeten EN 1092 van BS en EN 558 van BS en ANSI flens.

De dienstgebieden:

Voor watersysteem, brandbestrijding, irrigatiesysteem.


De Lijst van de grootteselectie:



Het tariefwaaier van de waterstroom Maximum CMH	760	1360	4160	8500	19100	33400	76300
Hoofdpijpleidingsgrootte mm	80-300	200-400	400-700	750-1000	1050-1500	1500-2000	2100-3000
Inhamgrootte van KARX mm	25	50	80	100	150	200	300
droeg van afzet mm	50	75	95	130	170	230	330
kleine openingsgrootte mm	1.6	1.6	2	2.5	3	4	4





Materiële Lijst:



KARS (Draadtype DN25-DN50)



Nr.	Deelnaam	Materiaal	Norm
1	Lichaam	Kneedbaar Ijzer	EN GJS500-7
2	Vlotter	Roestvrij staal	ANSI304
3	Verzegelende Boog	Roestvrij staal	ANSI304
4	Hexuitdraaibout	Koolstofstaalroestvrij staal	Zink Coated/AISI304
5	Dekking	Koolstofstaal	Met een laag bedekt epoxy
6	Het scherm	Roestvrij staal	ANSI304
7	Buffer	Rubber	NBR/EPDM
8	Gidsvat	Roestvrij staal	ANSI304
9	Nozzel Seat	Rubber	NBR/EPDM
10	Seat	Rubber	NBR/EPDM
11	O-ring	Rubber	NBR/EPDM
12	Bonnet	Kneedbaar Ijzer	EN GJS500-7
13	Pijler	Aluminium	Commercieel
14	Hexuitdraaibout	Koolstofstaalroestvrij staal	Zink Coated/AISI304
15	Wasmachine	Roestvrij staal	ANSI304
16	Kleine Pijp	Roestvrij staal	ANSI304





KARX (Flenstype DN50-DN300)



Nr.	Deelnaam	Materiaal	Norm
1	Lichaam	Kneedbaar Ijzer	EN GJS500-7
2	Vlotter	Roestvrij staal	ANSI304
3	Verzegelende Boog	Roestvrij staal	ANSI304
4	In Hexuitdraaibout	Koolstofstaalroestvrij staal	G.I/AISI304
5	Bonnet	Kneedbaar Ijzer	EN GJS500-7
6	Dekking	Koolstofstaal	ANSI304
7	Het scherm	Roestvrij staal	ANSI304
8	Hexuitdraaibout	Koolstofstaalroestvrij staal	G.I/AISI304
9	Wasmachine	Roestvrij staal	ANSI304
10	Pijler	Aluminium	Commercieel
11	O-ring	Rubber	NBR/EPDM
12	Seat	Rubber	NBR/EPDM
13	Nozzel Seat	Rubber	NBR/EPDM
14	Gidsvat	Roestvrij staal	ANSI304
15	Buffer	Rubber	NBR/EPDM
16	Kleine Pijp	Roestvrij staal	ANSI304







Afmeting:



KARS (Draadtype DN25-DN50)







KARX (Flenstype DN50-DN300)







Het Kenmerk van de luchtstroom



Het grote Lucht Uitputten



Luchtopname





Het kleine lucht luchten
