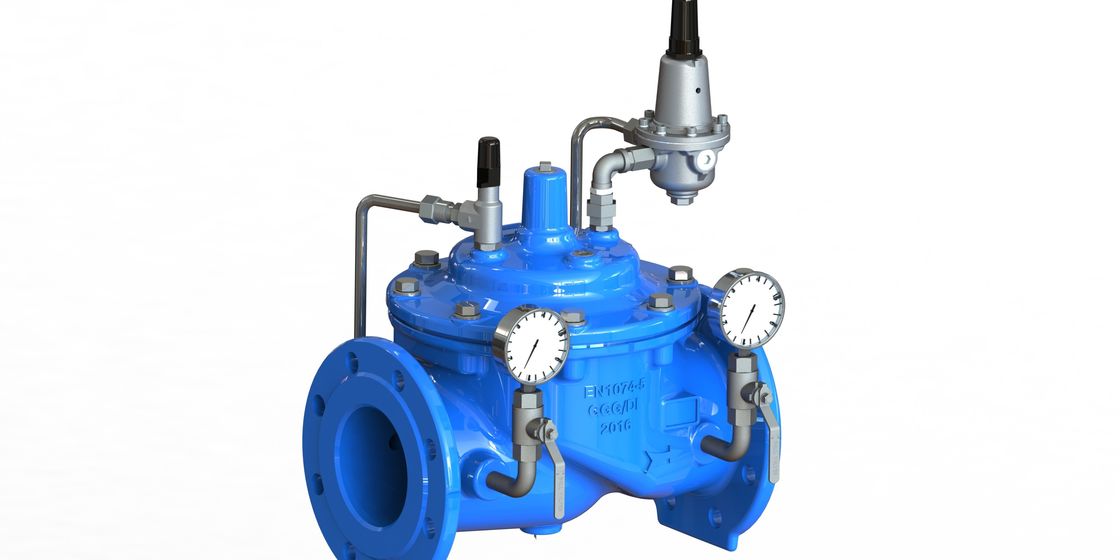

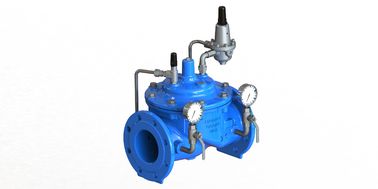

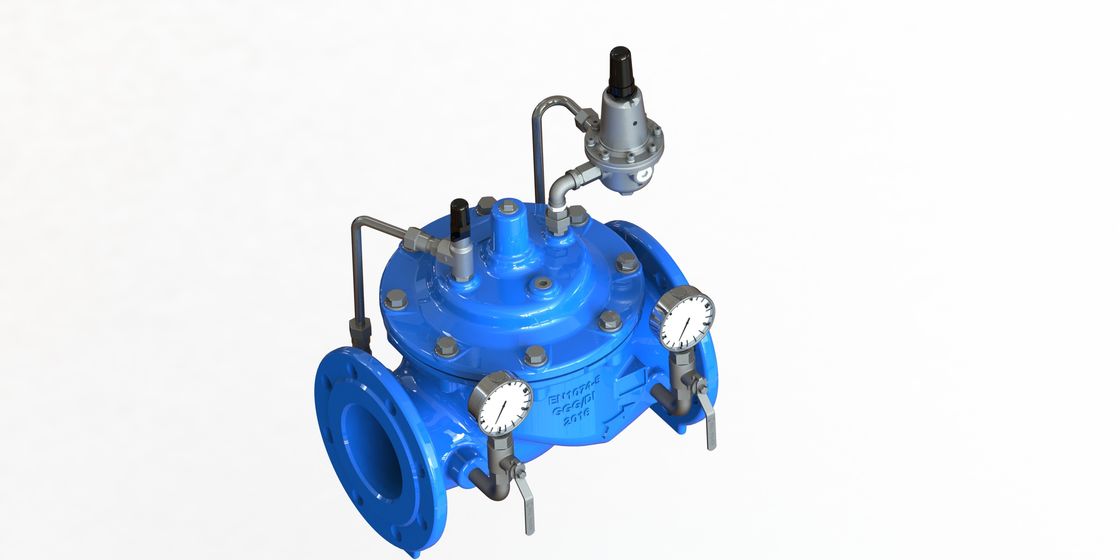

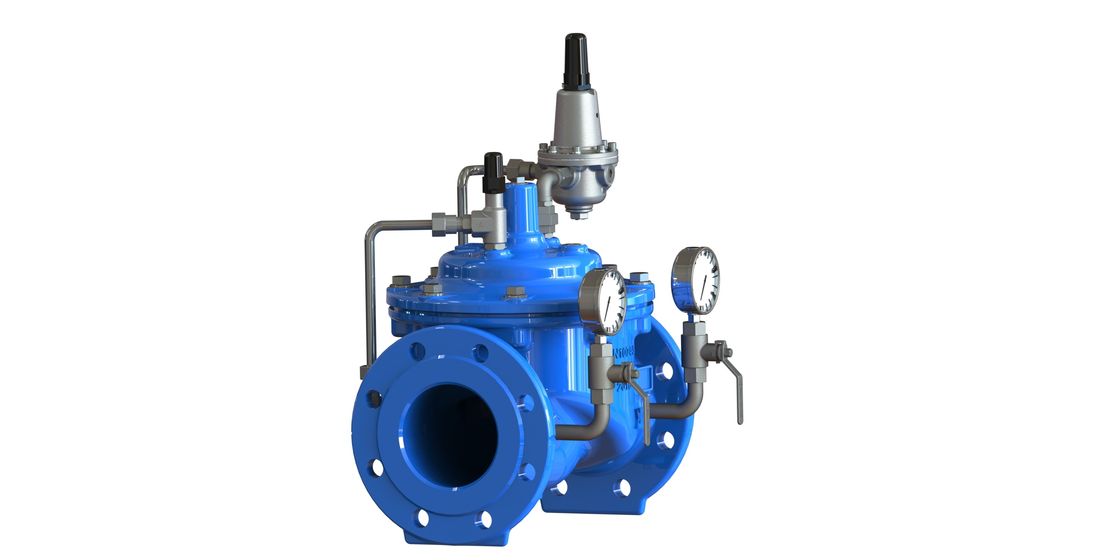

De antiafblaasklep van de het Waterdruk van het Cavitatieontwerp met Roestvrij staal 304 Proef

De antiafblaasklep van de het Waterdruk van het Cavitatieontwerp met Roestvrij staal 304 Proef

Producten - Waterdruk die Klep verminderen
  • Markeren

    Regelbare Druk die Klep verminderen

  • Materiaal
    Kneedbaar Ijzer gjs500-7
  • Proefmateriaal
    ss304
  • buizenstelsel
    ss304
  • Deklaag
    Epoxy
  • Diafragma
    Nylon Versterking met EPDM
  • Rubber
    EPDM
  • Plaats van herkomst
    CHINA
  • Merknaam
    OEM
  • Certificering
    EN1074-5
  • Modelnummer
    A200
  • Document
    Productenbrochure PDF
  • Min. bestelaantal
    1
  • Prijs
    negotiable
  • Verpakking Details
    triplexgevallen
  • Levertijd
    15-60 dagen
  • Betalingscondities
    L/C, T/T
  • Levering vermogen
    in bestelling gebaseerd

De antiafblaasklep van de het Waterdruk van het Cavitatieontwerp met Roestvrij staal 304 Proef

  • De antiafblaasklep van de het Waterdruk van het Cavitatieontwerp met Roestvrij staal 304 Proef
  • De antiafblaasklep van de het Waterdruk van het Cavitatieontwerp met Roestvrij staal 304 Proef
  • De antiafblaasklep van de het Waterdruk van het Cavitatieontwerp met Roestvrij staal 304 Proef
  • De antiafblaasklep van de het Waterdruk van het Cavitatieontwerp met Roestvrij staal 304 Proef
Prijs opvragen Contact nu

A200 Druk die ontwerp de EPOXY Met een laag bedekte Kneedbare Ijzer van de klep Hoofdklep SS304 verminderen van het het Anticavitatie Proef







A200 is een druk die klep verminderen die uit bestaat

1. Hoofdklep

2. Plus het verminderen proef-P200

3. Verminder een hogere inhamdruk tot een stabiele afzetdruk

4. Ongeacht variatie van inhamdruk of variatie van afzetstroom.

6. Wanneer de stroomafwaartse druk het plaatsen overschrijdt, zal de proef en hoofdklep sluiten

7. V-haven als toebehoren. Verminderd droeg als optie.



Oppervlaktebehandeling



Wij bieden de volgende te kiezen processen aan:



1. Het mechanische Oppoetsen (MP) om helderheid (glans, steen) te verbeteren

2. Het zure Schoonmaken voor Anticorrosief

3. Elektrolyse Pools (EP) om oppervlaktezachtheid te verbeteren

4. Douaneproces: De heldere Onthardende behandeling elimineert strees om hardheid te verbeteren



De dienstgebieden:


Voor watersysteem, irrigatiesysteem.



Technische Gegevens:



Grootte DN50-DN800
Het werk Temperatuur - 10  C 80  C
Flens AISI B16.1 of PN16
Stroommedia Schoon Water





Raadpleeg Fabriek voor andere toepassingen
IP68 voor waterweerstand
LEEF EN 1074-5, ISO 5208, EN 12266-1, EN 558-1 VAN BS VAN BS VAN BS NA



Materialen en Afmeting



DN50-DN350

De antiafblaasklep van de het Waterdruk van het Cavitatieontwerp met Roestvrij staal 304 Proef 0

Nr Beschrijving Materiaal Norm
1 Lichaam Kneedbaar Ijzer Gjs500-7
2 Seat Roestvrij staal ANSI 304/316
3 O-ring Rubber NBR
4 O-ring Rubber NBR
5 Bout Roestvrij staal A2/A4
6 Wasmachine Roestvrij staal A2/A4
7 Bonnet Kneedbaar Ijzer Gjs500-7
8 Bush Brons C61900
9 De lente Roestvrij staal ANSI 304/316
10 Waterdicht makende Noot Roestvrij staal A4
11 Diaphagm Nylon Versterkt Rubber EPDM+Nylon Stof
12 Bevestigende houder Kneedbaar Ijzer Gjs500-7
13 Schijfhouder Kneedbaar Ijzer Gjs500-7
14 Verbinding Rubber EPDM
15 Seat-Pal Roestvrij staal ANSI 304/316
16 Stam Roestvrij staal ANSI 304/316
17 Stop Roestvrij staal ANSI 304/316
18 Schroef Roestvrij staal A2/A4
19 Stop Roestvrij staal A2/A4
20 Wsher Roestvrij staal A2/A4



Afmetingseenheid: MM.
DN ModelCode L φD Φk H N-Φd ΦB
PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25
50 A900-0050 230 165 165 165 125 125 125 177 4-φ19 4-φ19 4-φ19 φ99 φ99 φ99
65 A900-0065 290 185 185 185 145 145 145 202 4-φ19 4-φ19 8-φ19 φ118 φ118 φ118
80 A900-0080 310 200 200 200 160 160 160 219 8-φ19 8-φ19 8-φ19 φ132 φ132 φ132
100 A900-0100 350 220 220 235 180 180 190 243 8-φ19 8-φ19 8-φ23 φ156 φ156 φ156
*125 A900-0125 400 250 250 270 210 210 220 243 8-φ19 8-φ19 8-φ28 φ156 φ156 φ156
150 A900-0150 480 285 285 300 240 240 250 333 8-φ23 8-φ23 8-φ28 φ211 φ211 φ211
200 A900-0200 600 340 340 360 295 295 310 428 8-φ23 12-φ23 12-φ28 φ266 φ266 φ274
250 A900-0250 730 405 405 425 350 355 370 478 12-φ23 12-φ28 12-φ31 φ319 φ319 φ330
300 A900-0300 850 460 460 485 400 410 430 538 12-φ23 12-φ28 16-φ31 φ370 φ370 φ389
*350 A900-0350 980 520 520 555 460 470 490 550 16-φ23 16-φ28 16-φ34 φ429 φ429 φ448
Nota Het gebruiks zelfde internel van 1.DN125 DN350 zoals DN100 DN300
De fabrieksstandaardteeltmateriaal van 2.A1SI 304. Raadpleeg fabriek voor AISI 316material



DN400-DN800



De antiafblaasklep van de het Waterdruk van het Cavitatieontwerp met Roestvrij staal 304 Proef 1

Nr. Beschrijving Materiaal Norm
1 Lichaam Kneedbaar Ijzer Gjs500-7
2 Seat Roestvrij staal ANSI 304/316
3 Schroef Roestvrij staal A2/A4
4 Schroef Roestvrij staal A2/A4
5 Schroef Roestvrij staal A2/A4
6 De lente Roestvrij staal ANSI 304/316
7 Bonnet Kneedbaar Ijzer Gjs500-7
8 Bush Brons C61900
9 O-ring Rubber NBR
10 Moeilijke situatiewasmachine Brons C61900
11 Diaphagm Nylon Versterkt Rubber EPDM+Nylon Stof
12 Oogbouten Koolstofstaal 1040
13 Moeilijke situatiehouder Kneedbaar Ijzer Gjs500-7
14 Schijfhouder Kneedbaar Ijzer Gjs500-7
15 Verbinding Rubber EPDM
16 Verbindingspal Kneedbaar Ijzer Gjs500-7
17 Stam Roestvrij staal ANSI 304/316
18 Stop Roestvrij staal ANSI 304/316
19 O-ring Rubber NBR
20 GLB Kneedbaar Ijzer Gjs500-7
21 Stop Roestvrij staal ANSI 304/316
22 Schroef Roestvrij staal A2/A4
23 O-ring Rubber NBR
24 Schroef Roestvrij staal A2/A4
Afmetingseenheid: MM.
DN ModelCode L H φD Φk N-Φd ΦB
PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25
400 A900-0400 1100 710 580 580 620 515 525 550 16-φ28 16-φ31 16-φ37 480 480 503
*450 A900-0450 1200 720 640 640 670 565 585 600 20-φ28 20-φ31 20-φ37 530 548 548
500 A900-0500 1250 822 715 715 730 620 650 660 20-φ28 20-φ34 20-φ37 582 609 609
600 A900-0600 1450 885 840 840 845 725 770 770 20-φ31 20-φ37 20-φ40 682 720 720
*700 A900-0700 1650 910 910 910 960 840 840 875 24-φ31 24-φ37 24-φ43 680 720 720
800 A900-0800 1850 1260 1025 1025 1085 950 950 990 24-φ34 24-φ40 24-φ49 901 901 928
Nota Het gebruiks zelfde internel van 1.DN450 DN700 zoals DN400 DN600
De fabrieksstandaardteeltmateriaal van 2.A1SI 304. Raadpleeg fabriek voor AISI 316material
Markeringen:

de controleklep van de waterdruk

Regelbare Druk die Klep verminderen

roestvrije druk die klep vermindert
