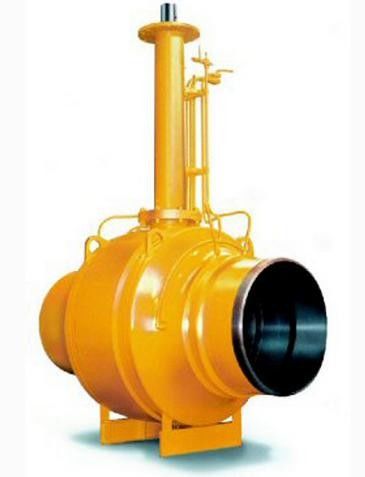

volledig gelaste lichaamskogelkleppen

Volledig gelaste kogelklep met zachte of metaalzetel 1/2“ - 56“, CL150-2500

ontwerpen de volledig lassende kogelkleppen kenmerk:

• De zijingangskogelkleppen worden gebruikt in pijpleidingen, het pompen en compressieposten, zee, kust, onderzee en cryogene evenals schurende en op hoge temperatuur toepassingen.
• De uitgebreide van de groottewaaier en druk klasse is beschikbaar in een verscheidenheid van materialen met inbegrip van Koolstof, Legering & Roestvrij staal geschikt voor algemene aan strenge de dienstvoorwaarden.
• De volledig lassende kogelkleppen zijn beschikbaar met Dubbel Blok & Aftaponafhankelijke van het zeteltype.
• Het enige zuigereffect (SPE) is de standaardeigenschap voor de zetelringen van de volledig lassende kogelkleppen.
  Op een SPE-zetelring: De druk die op de stroomopwaartse kant van de zetelring handelen produceert een kracht wat de zetel naar de bal duwen. De druk die op de stroomafwaartse kant van de zetelring handelen produceert een kracht wat de zetelring vanaf de bal trekken.
  Om het even welke overdruk die door de thermische die uitbreiding van de vloeistof kan worden geproduceerd in de lichaamsholte wordt opgesloten met de bal in volledig gesloten positie zal, automatisch gelost worden in de lijn aan de lagere drukkant.
• Het dubbele zuigereffect (DPE) is een standaardeigenschap voor de zetelringen van de volledig lassende kogelkleppen & geadviseerd voor gelaste lichaamskleppen. Voor een DPE-zetelring, zowel produceren de druk op de stroomopwaartse kant van de zetelring handelen als de druk die op de benedenstroomkant handelen van de zetelring, een kracht die de zetel naar de bal duwt. Met dit type van zetelring, kan de uiteindelijke overdruk die door de thermische die uitbreiding van de vloeistof kan worden geproduceerd in de lichaamsholte wordt opgesloten met de bal in volledig gesloten positie, door het gebruik van een extern apparaat van de veiligheidshulp worden gelost. Het Dubbele Zuigereffect verleent een dubbele verzegelende eigenschap, als de stroomopwaartse zetelring, de benedentoelage van de stroomzetel de verzegelende eigenschap van de klep beschadigd is.

De kleppen is beroemd voor de productie van volledig gelaste kogelkleppen in de markt van China, hebben wij 56“ gelaste kogelkleppen van CL600 volledig voor de markt van Iran gemaakt, werd een speciale techniek uitgevoerd zodat de postlassenthermische behandeling niet wordt vereist de zo zachte verbindingen niet tijdens het lassenprocédé zullen beschadigd worden om de verbindingen goede prestaties ervoor te zorgen.

Het lichaam uit één stuk, hoogtepunt droeg/verminderd droeg, opgezette tap, dubbel blok en het aftap, enige of dubbele zuigereffect, anti-slag stamt uit, antistatisch die apparaat, brand-brandkast aan api-607/6FA/ISO 10497, Zetels met veerwerking die, dichtingsproductinjectie, NACE M.-01-75, NYLON, DEVLON&PEEK-zeteltussenvoegsels wordt, volgens ASME B16.34, BS5351, KS en api-6D wordt ontworpen verklaard en wordt getest.

volledig gelaste die kogelklep, wijd op stedelijke ondergrondse aardgasleidingen, van aardgaspijpleidingen en van de druk regelende posten en andere gebieden wordt gebruikt. In de afgelopen jaren, door ononderbroken onderzoek en innovatie en verbetering van productkwaliteit.

is de volledig gelaste kogelklep, wegens de algemene structuur van de klep volledig gelaste bouw die technologie gebruiken om de klep te maken, de buitenverbinding zeer verbeterd, is het gewicht van de klep zeer verminderd (vooral DN300 of minder) zodat de klepinstallatie geschikter wordt, niet alleen drukt de kosten van bouw, maar ook bespaart tijd.

kan de volledig gelaste kogelklep, direct ondergronds worden begraven. Plaats niet de ondergrondse klepcontrolekamer, zodat de verrichtingen niet om in de grond te hoeven te gaan, enkel aandrijvingsverrichting kan ter plaatse met een T-hendel, zeer worden uitgevoerd gemakkelijk om over tijd aan de ondergrondse opstelling van de klepcontrolekamer en de daar verborgen gevaren te vermijden.

kan de volledig gelaste kogelklep, de klep in verschillende hoogte voor uw die gebruikers worden ontworpen op de diepte van begraven aardgasleiding wordt gebaseerd. Ondertussen, ook volgens de verschillende die behoeften van gebruikers met de klephaven worden verbonden, ontwerpt u een verscheidenheid van havenverbindingen voor u om te kiezen van.

De structurele kenmerken en de voordelen voor Hoogtepunt weled kogelklep:

1. Anti-lekt stam
om de de oorzaken abnormale verhoging van de stamvlieg van interne drukkleppen te verhinderen, bevestigde de droge schouder lager gedeelte. Verder om lekkage als gevolg van de verpakking van de doorsmeltingsstam in een brand te verhinderen, verhindert het duwlager in het lagere gedeelte van de contactpositie in de stam en lichaamsschouders daarom de vorming van anti-verzegelt zetellekkage om ongevallen te vermijden.
2. Brandveiligheidsstructuur
Toen het normale gebruik van tapkogelkleppen, de zetel en de de sferische zegelwet, O-ring van de zetelpal en het verbindingslichaam, dat is een zachte verbinding, een betrouwbare verbinding en O-ringszetel wanneer verwonde, zetelhouder en het lichaam zal worden gestempeld grafiet dergelijke doeleinden van de gedragsbrandveiligheid uitbreidden.
3. Antistatisch materiaal
om wrijving onder bal te verhinderen kunnen de stam en de statische elektriciteit van PTFE brandbare materialen en explosieven aansteken, resulterend in een ongeval, in deze kogelklep, de statisch-geleidingslente tussen de stam en de bal, de stam en het lichaam en daarom de te beveiligen veiligheid van het statische grondsysteem.
4. De vrije structuur van de lichaams lekke verbinding
De vlotte, dubbele gestempelde pakkingen en de O-ringen, op deze basis, om deze reden als positie van de brandschakelaar van de klep en de klepbonnet, op hoge temperatuur, schok en het ongelijke openen of het sluiten torsie zullen geen externe lekkage veroorzaken.
5. Lage werkende torsie
Zelfsmerende die lagers in de wrijving van stamcellen worden geïnstalleerd, die tot slijtage en flexibele verrichting en lage torsie leiden.
6. dubbel blokaftappen (DBB)
Wanneer de bal volledig open of gesloten positie, de zendersubstantie het lichaam aangekondigd holtecentrum kan afvoeren, leegmakend apparaten bovendien, is het kan het centrum van de druk van de klepkamer van het lage drukeind van zijn reddingszetels worden bevrijd.
7. Noodsituatie het verzegelen
Het samengestelde ontwerp van het injectiegat en installeert complexe gevestigde injectieklep in de stam/de hoed en de fysieke steun wanneer de de verbinding of de zetelschade veroorzaakte lekkage van de klepstam, dergelijke samenstellingen kan worden gebruikt om een tweede controleklep te maken verzegelen verborgen geïnstalleerd dichtbij beide samengestelde injectieklep, om de afvloeiing van actie van het samenstellingsmateriaal, een samenstelling van de bovenkant van de klep van de zender samengestelde brandstofinjectie van snel de injectiekanon van de verbindingsschakelaar te verhinderen.
8. Stamuitbreiding
De ondergrondse stam van de installatieklep kan worden uitgebreid om de verrichtings overeenkomstige samengestelde pijp te vergemakkelijken, kan de afvoerkanaalklep tot de hoogste klep worden uitgebreid.
9. De automatische hulp van de lichaamsholte
Wanneer de stijging van de lichaamsdruk niet normaal, zoals instabiliteit is, zal de stroomafwaartse zetel van de tapkogelklep normale druk zijn, terwijl de niet normale automatische versie van druk, niet het verzegelen van stroomopwaartse zetel beschadigt.

Diensttype:
• Standaardtemperatuur: -29°C aan 220°C/-20°F aan 428°F
• Lage Temperatuur: -46°C aan 150°C/-50°F aan 302°F
• Cryogene Temperatuur: -196°C aan -593°C/-258°F aan -620°F
• Onderzee (Ondiep & Diep Water)
• Ondergronds
• Op hoge temperatuur: Boven 220°C/428°F

Technische parameters en kenmerken:
