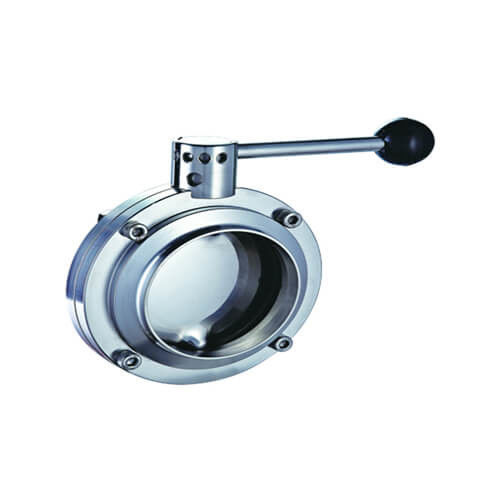

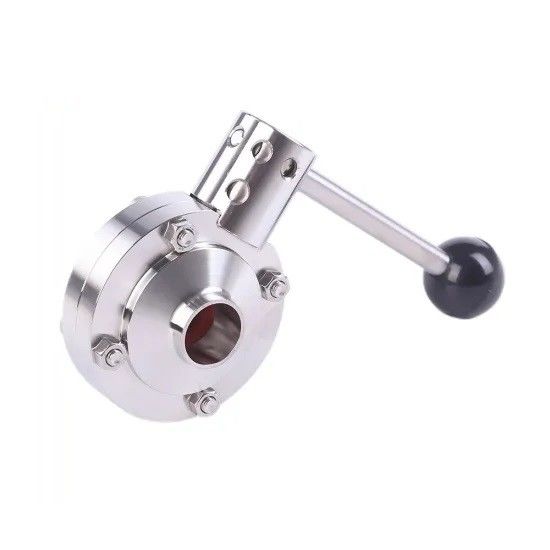

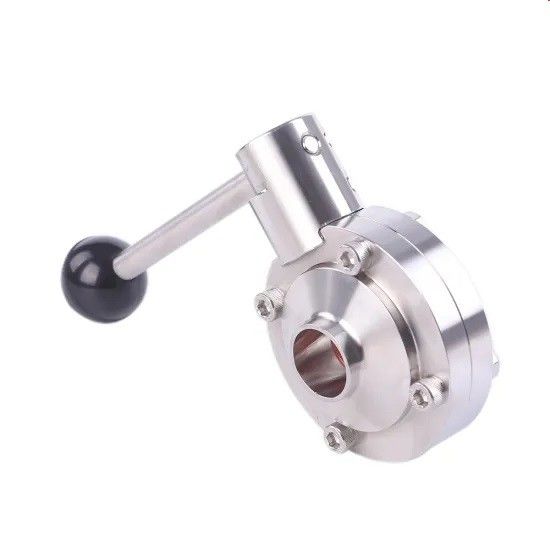

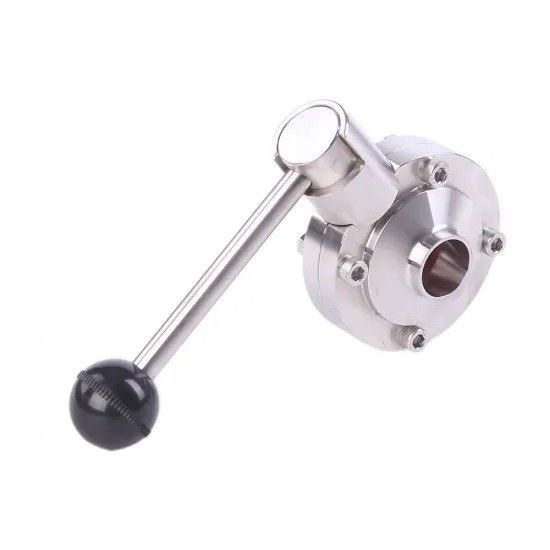

De Hand Sanitaire Vleugelklep van SS304 SS316L voor Brouwerjsector

De Hand Sanitaire Vleugelklep van SS304 SS316L voor Brouwerjsector

Producten - Sanitaire vleugelklep
  • Markeren

    hygiënische vleugelkleppen

  • Standaard of niet genormaliseerd
    Norm
  • Structuur
    vlinder
  • Druk
    Middelgrote druk
  • Materiaal
    Roestvrij staal
  • Temperatuur van Media
    Middelgrote temperatuur
  • Media
    water
  • Havengrootte
    DN15~DN300 (1/2 " ~12“)
  • Modelnummer
    SMS-cd31016,3a-NO.CD21010
  • Plaats van herkomst
    CHINA
  • Merknaam
    OEM
  • Certificering
    CE, ISO9001,FDA
  • Modelnummer
    CX-sbty-008
  • Document
    Productenbrochure PDF
  • Min. bestelaantal
    1
  • Prijs
    negotiable
  • Verpakking Details
    triplexgevallen
  • Levertijd
    15-60 dagen
  • Betalingscondities
    L/C, T/T
  • Levering vermogen
    in bestelling gebaseerd

De Hand Sanitaire Vleugelklep van SS304 SS316L voor Brouwerjsector

  • De Hand Sanitaire Vleugelklep van SS304 SS316L voor Brouwerjsector
  • De Hand Sanitaire Vleugelklep van SS304 SS316L voor Brouwerjsector
  • De Hand Sanitaire Vleugelklep van SS304 SS316L voor Brouwerjsector
  • De Hand Sanitaire Vleugelklep van SS304 SS316L voor Brouwerjsector
Prijs opvragen Contact nu

Sanitaire Roestvrij staalss304/ss316l hand Gelaste Vleugelklep



Onze dienst



1. Verstrek uw technische vereisten en tekeningen
2. Krijg primair antwoord van ons binnen 12 uren
3. Krijg technisch oplossing en citaat van ons binnen 24 uren
4. Technische oplossing en citaatbevestiging
5. Verstrek indien nodig steekproeven
6. Contract overzicht en het ondertekenen
7. Schik productie en verzending
8. Na de verkoopdienst



Technische beschrijving

· Maximum druk: 10bar (145psi) DN25~ 100,8bar (120ps) DN125~ 150

· Temperatuurwaaier: 14~ 248^F (- 10~ 120*C), EPDM

· Oppervlaktebehandeling: Ra16~32uin (0.4~0.8um)

· leveringsdruk voor lucht actuator.70~ 115psi


  • Productomschrijving

1. Verkopende Eenheden: Enig punt

2. Enige pakketgrootte: 50X50X30 cm

3. Pakkettype: Krimp ver*pakken-karton-Pallet of in Zeewaardige Ingesloten Houten

4. Levertijd: 7~25 dagen deliever van pakhuis.

5. Toepassing: Die de vleugelklep is een type van datatransportbesturingapparaat, wordt gebruikt om een vloeistof te maken beginnen of ophouden te stromen

door een sectie van pijp. Het wordt goed toegepast op de systemen van de roestvrij staalpijp voor

voedsel, beverage.dairy, de brouwende, phamaceuatical, bio-pharmaceuatical en chemische industrieën.

6. Materialen

· Lichaamsmaterialen: AIS1-304 of AISl-316L


· Pakkingsmateriaal: Silicium, EPDM, VTON, NBR


· Klepzetel en pakking complywith FDA21CFR177 2600

7. Standaardontwerp

· Beschikbare norm: DIN, 3A, SMS, ISO /IDF, BS /RJT, EN ASME /BPE.

· Beschikbaar in grootte bij DN15 aan DN300 (1/2 " ~12“)

· Endconnection: Uiteinde-las, Klem, Male.Nut, Voering of Flens of ander suponverzoek.

· Handvat: plastic trekkrachthandvat (2-4 posities) of plastiek/roestvrij staalsquezeehandvat (13 posities)

· Actuator. pneumatische roestvrij staalactuator (verticaal type) .pneumatic horizontaal aluminiumactuator (

type) .electric-actuator.

· Controle: positiesensor, c-Hoogste controlemechanisme, c-Hoogste C ontroller (ZOALS)

Het handhandvat, pneumatische actuator en eclectische actuator zijn verwisselbaar.

  • Technische gegevens:
Staalmateriaal
Contact met de productonderdelen
304,304L het Smeedstuk, van 316L (1,4301, 1,4306, 1,4307, 1,4404)
Kan materieel inspectierapport verstrekken
Materiaal Geen contact met de productonderdelen
304, (1,4301)
verbindingsmateriaal
Norm
Silicone
Keur de invoer goed die materisls, met al verbindingsmateriaal verzegelen FDA 117.2600
Optie
EPDM, FPM
Druk
Druk van het werk
0-10bar
De druk van de controlelucht
5-8bar
Temperatuur
Het werk temperatuur
Silicone: (- 50 - +180°C) EPDM: (- 20 - +135°C)
Sterilisatietemperatuur
150°C (MAXIMUM 20Min)
Oppervlaktekwaliteiten
Binnenoppervlaktewualities
Ra≥ 0.40.8μm
Buitenoppervlaktekwaliteiten
Ra≥ 0.81.6μm
Verbindingswijze
Het diameterlassen
Lassenmond din11850-1 en din11851-2, de Reeksen enz. van SMS, van 3A, ISO-
Verbindingswijze: Het lassen, snelle lading, mannetje en wijfje, flens, enz.
Gedreven facultatief
Intelligente controle
Pneumatische controle
Pneumatische hoofd en vaste steun
De Butterlyklep volune stroomt: stroom door de vleugelklep per eenheidstijd van in dwarsdoorsnede van het vloeibare volume
Volumestroom: kubieke meters/uur (㎡/h)


Hand Sanitaire Roestvrij staalVleugelkleppen, Ss Zuivelmontage door Gelaste het Handvatpositie 3 - 4 van de Beëindigentrekkracht


A. het ronde handvat van de trekkrachtstaaf: 3-4 toestel, inevery van de slotklep 25 graadhoek aan het tarief van de controlestroom

B. het vierkante handvat van de trekkrachtstaaf: 3-4 toestel, slotklep elke 25degree-hoek aan het tarief van de controlestroom

C. het plastic veelvoudige handvat van de positietang: 12gear, slotklep in elke positie van de 15 graadhoek, de nauwkeurigheid van de verhogingendatatransportbesturing

D. de tanghandvat van de roestvrij staal veelvoudig positie: 12 toestel, slotklep in elke positie van de 15 graadhoek, de nauwkeurigheid van de verhogingendatatransportbesturing
  • Het opdracht geven van tot specificaties:

Specificeer: . Norm


. Grootte


. Staalmateriaal


. Verbindingsmateriaal


. Oppervlaktekwaliteit


. Hoeveelheid

  • Voorbeeld
Norm
Grootte
Staalmateriaal
Verbindingsmateriaal
Oppervlaktekwaliteit
Hoeveelheid
3A
1.5“
304
/
1 (Ra≤ 1,6)
200





Hand Sanitaire Roestvrij staalVleugelkleppen, Ss Zuivelmontage door Gelaste het Handvatpositie 3 - 4 van de Beëindigentrekkracht

SMS-NO.CD31016 Gelaste Vleugelklep
Grootte
A
B
K*K
D
L
T
19
78
19.05
10*10
50
136
1.5
25
78
25.4
10*10
50
136
1.5
32
78
31.8
10*10
50
136
1.5
38
80
38.1
10*10
50
136
1.5
51
100
50.8
10*10
50
136
1.5
63
115
63.5
10*10
56
136
1.5
76
125
76.2
10*10
56
163
2
102
154
101.6
10*10
64
163
2
Hand Sanitaire Roestvrij staalVleugelkleppen, Ss Zuivelmontage door Gelaste het Handvatpositie 3 - 4 van de Beëindigentrekkracht
3A-NO.CD21010 gelaste Vleugelklep
Grootte
A
B
K*K
D
L
T
3/4“
78
19.05
10*10
50
136
1.65
1“
78
25.4
10*10
50
136
1.65
1 1/4“
78
31.8
10*10
50
136
1.65
1 1/2“
80
38.1
10*10
50
136
1.65
2“
100
50.8
10*10
50
136
1.65
2 1/2“
115
63.5
10*10
56
136
1.65
3“
125
76.2
10*10
56
163
1.65
4“
154
101.6
10*10
64
163
2.1
Hand Sanitaire Roestvrij staalVleugelkleppen, Ss Zuivelmontage door Gelaste het Handvatpositie 3 - 4 van de Beëindigentrekkracht
DIN-NO.CD11001 Gelaste Vleugelklep (din11851-1)
Grootte
A
B
K*K
D
L
T
DN10
78
12
10*10
50
136
1.5
DN15
78
18
10*10
50
136
1.5
DN20
78
22
10*10
50
136
1.5
DN25
78
28
10*10
50
136
1.5
DN32
80
34
10*10
50
136
1.5
DN40
90
40
10*10
50
136
1.5
DN50
106
52
10*10
52
136
1.5
DN65
124
70
10*10
56
136
2
DN80
139
85
10*10
58
163
2
DN100
156
104
10*10
64
163
2
DN125
185
129
14*14
75
185
2
DN150
225
154
14*14
80
185
2







DIN-NO.CD11002 Gelaste Vleugelklep (din11851-2)
Grootte
A
B
K*K
D
L
T
DN10
78
13
10*10
50
136
1.5
DN15
78
19
10*10
50
136
1.5
DN20
78
23
10*10
50
136
1.5
DN25
78
29
10*10
50
136
1.5
DN32
80
35
10*10
50
136
1.5
DN40
90
41
10*10
50
136
1.5
DN50
106
53
10*10
52
136
1.5
DN65
124
70
10*10
56
136
2
DN80
139
85
10*10
58
163
2
DN100
156
104
10*10
64
163
2
DN125
185
129
14*14
75
185
2
DN150
225
154
14*14
80
185
2







De Hand Sanitaire Vleugelklep van SS304 SS316L voor Brouwerjsector 4
