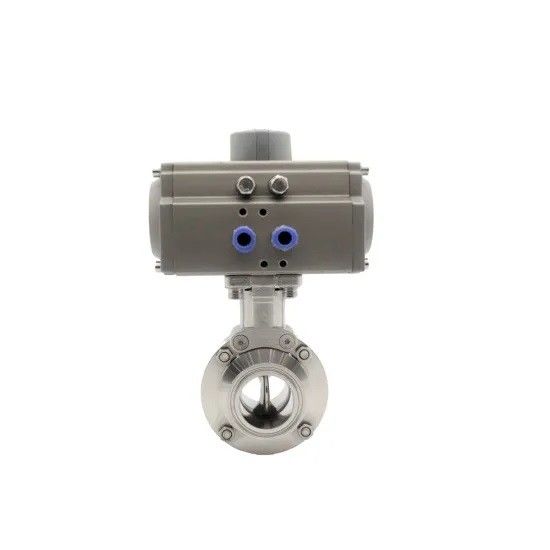

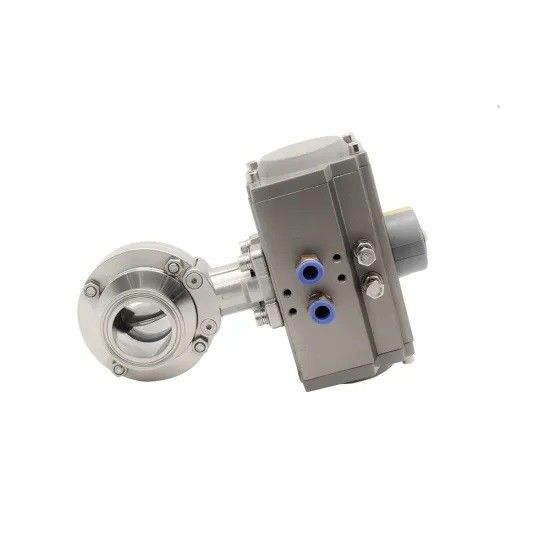

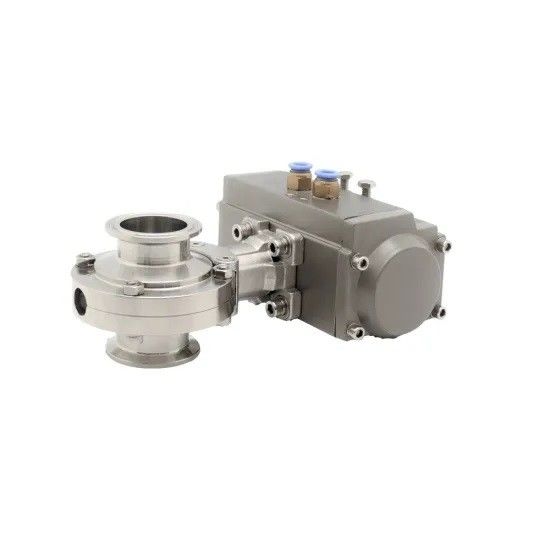

Roestvrij staal316l Sanitaire Hygiënische Pneumatische Actuator Tri Vastgeklemde Vleugelklep
1. Verstrek uw technische vereisten en tekeningen
2. Krijg primair antwoord van ons binnen 12 uren
3. Krijg technisch oplossing en citaat van ons binnen 24 uren
4. Technische oplossing en citaatbevestiging
5. Verstrek indien nodig steekproeven
6. Contract overzicht en het ondertekenen
7. Schik productie en verzending
8. Na de verkoopdienst
De vleugelkleppen kunnen of manueel of pneumatisch worden aangedreven. Er is een brede waaier van handcontroles om aan de verschillende systeemvereisten te voldoen. De pneumatische controles kunnen horizontaal en verticaal, enig zijn, dubbel-gevolg, en het moduleren. Zij kunnen met controlebovenkanten en nabijheid worden gepast het wijd wordt toegepast op vele fileds, zoals bier, drank, zuivelvoedsel, vruchtensap, apotheek, biologische enz.
Technische Parameters
| Norm |
3A, SMS, DIN, ISO, RJT, IDF |
| Product nat gemaakte staaldelen |
AISI304/AISI316L |
Verstrekt met materieel inspectierapport |
| Andere staaldelen |
AISI304 |
| Grootte |
1/2 " ~8“, DN15~DN200 |
| Verbindingsmateriaal |
EPDM/VMQ/FPM |
Al verbindingenmateriaal voldoet aan FDA21CFR117.2600 |
| Werkdruk |
≤10bar (145psi) |
| Leveringsdruk voor luchtactuator |
5~8 (0~116psi) |
| Het werk temperatuur |
EPDM: - 14~248ºF (- 10~120ºC) |
| VMQ: - 58~356ºF (- 50~180ºC) |
| FPM: 22~446ºF (- 30~230ºC) |
| Andere materialen zijn op verzoek avaible |
| Sterilisatietemperatuur |
302ºF (150ºC, maximum 20min) |
| Buitenoppervlaktebehandeling |
Ra16~32uin (o.4~0.8um) |
| Binnenoppervlaktebehandeling |
Ra32~64uin (o.8~1.6um) |
| Connetioneinden |
uiteinde-las, vastgeklemde einden, mannelijke einden, flenseinden |
| Pneumatisch hoofd |
Normaal gesloten (NC) - de te openen Lucht, springt aan het sluiten op |
| Open normaal (NO) - Lucht voor dicht, de te openen lente |
| Lucht-lucht (aa) - Lucht, lucht voor het sluiten te openen |
Opties
1. De zetel en de pakking kunnen NBR (Nitril), VMQ (Silicone) of Viton (FPM) allen zijn die aan FDA 21CFR177.2600 voldoen.
2. De Beëindigenverbinding kan zijn uiteinde-gelaste, sanitaire op verzoek van een flens voorzien ingepaste klem, I-Lijn of anderen.
3. Handvat: het handvat van de 3 positietrekkracht; multi-positiehandvat in of zuiver roestvrij staal of met plastic dekking.
4. Actuator: pneumatische roestvrij staalactuator (verticaal type), pneumatische aluminiumactuator (horizontaal type), elektrische actuator.
5. Controle: positiesensor, c-Hoogste controlemechanisme, c-Hoogste controlemechanisme (zoals-I)
Ontwerpeigenschappen
1. Diverse normen kunnen worden verstrekt: DIN, 3A, SMS, ISO/IDF, BS/RJT, EN ASME/BPE.
2. Beschikbaar in grootte bij DN25/1“ aan DN300/12“
3. De Multipositionhandvatten kunnen voor kleppen tot DN100/4“ worden gebruikt;
4. De trekkrachthandvatten kunnen voor kleppen van DN25/1“ aan DN300/12“ worden gebruikt
Handhandvat,
5. pneumatische actuator en elektrische actuator zijn verwisselbaar.
6. De verbindingen voldoen aan FDA 21CFR 177. 2600.
7. Het kleplichaam kan met een brede selectie van verschillende verbindingen worden aangepast.
