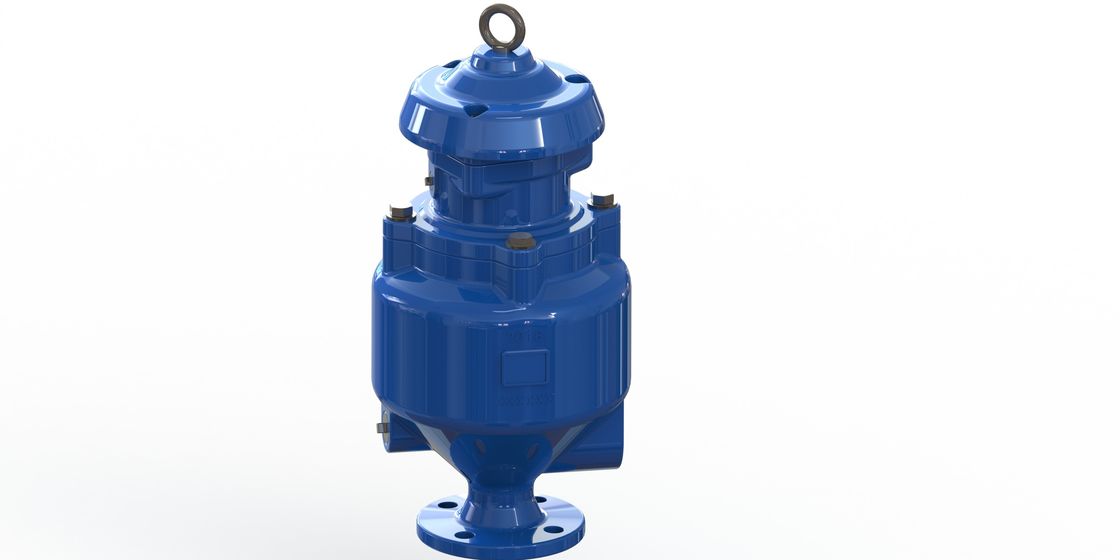

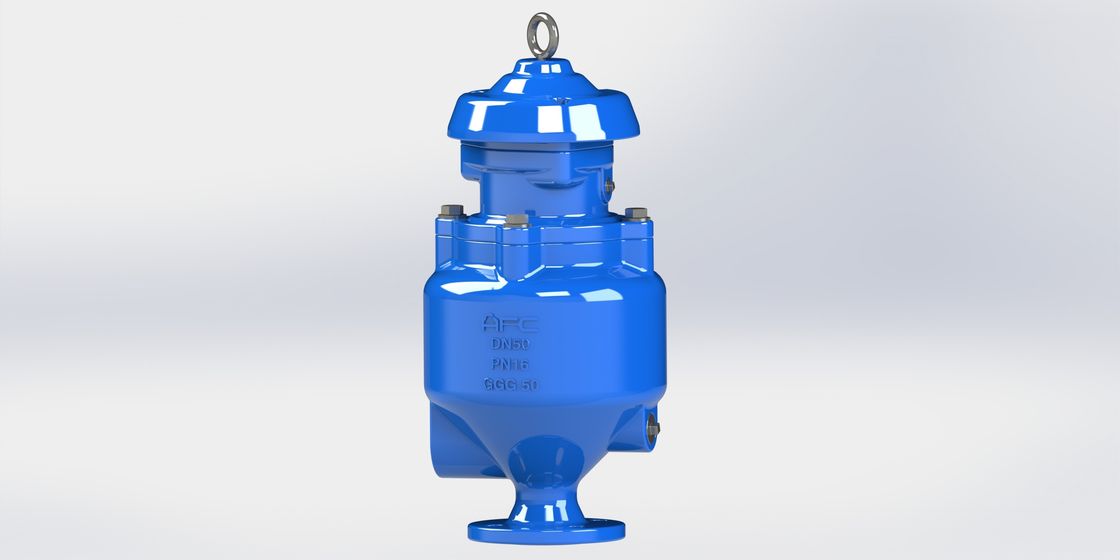

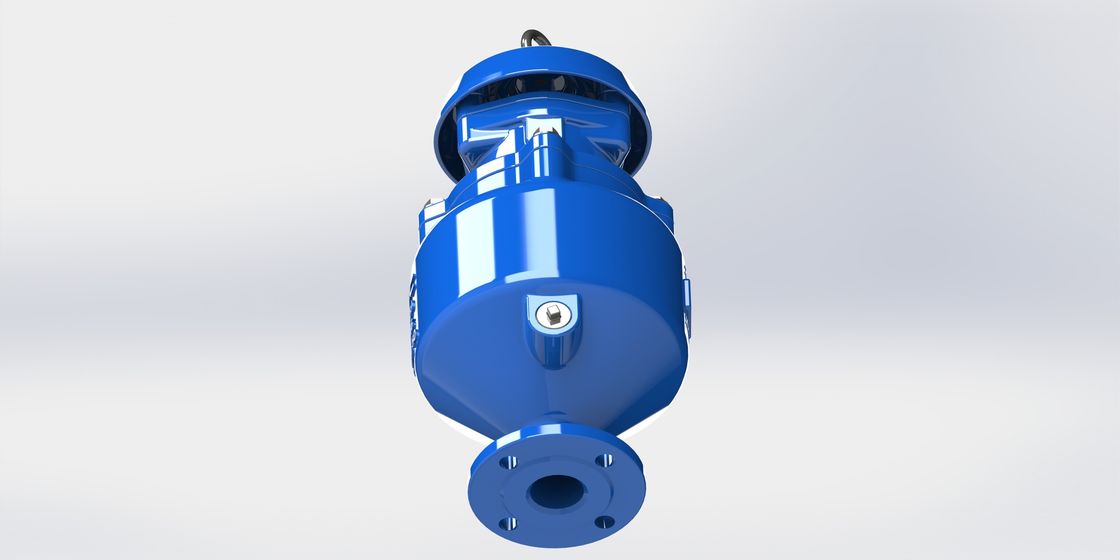

de versieklep van de afvalwaterlucht

Van de de Luchtversie van de rioleringscombinatie van de de Klep Enig Kamer het Type van de Functieflens Drievoudig Volledig Stroomgebied







Het vormen van Machineproces



1. CNC Draaibankverwerking

2. Hoge precisiecnc het machinaal bewerken centrumverwerking

3. Algemene draaibankverwerking

4. De machine slaat de productdelen

5. Het koude Vormen zich het Vormen

6. Lassenassemblage





Hoe wij de kwaliteit van het machinaal bewerken controleren



1. High-precision CNC delen van de draaibankverwerking.

2. Geavanceerde Malenmachines

3. UT inspectie om lassenkwaliteit te verzekeren

4. Las het Oppoetsen

5. 100% verschijning & Grootteinspectie online (dikte, rondheid, enz.)

6. Grootte & Verschijnings het Vormen



Beschrijving:



De klep van de de luchtversie van de rioleringscombinatie verstrekt 3 functies:



1. Grote luchtversie

1-1. Tijdens water dat de pijpleiding vult, zal de vlotter bij zijn originele positie blijven. (open)



1-2. Laat grote lucht uit klep door grote pijp.



2. Kleine luchtversie

2-1.When de waterspiegel tot de bovenkant komt, zal de vlotter tot zijn dichte positie zijn en zal de verzegelende boog grote opening en kleine opening sluiten.



2-2.The de lucht (2% van opgeloste lucht in water) komt onophoudelijk uit uit water en verzamelt zich bij de bovenkant van de klep.



de vlotter 2-3.The zal neer worden gedreven en kleine zak uit laten door kleine opening.



2-4.The de verzegelende boog zal nog in dichte positie tot leeg van water zijn



3. Grote luchtopname tijdens drainage van de pijpleiding.

3-1.Float zal neer wanneer leeg van pijpleiding dalen.



3-2.Large de lucht zal in de pijpleiding door klep komen.



3-3.Preventing van instorting van pijpleiding en onderbrekingsvacuüm.



3-4.Protect de verzegelende O-ring van het belemmeren in de pijpleiding.



Eigenschappen:

. Geavanceerd ontwerp: Eenvoudig mechanisme en sterke vlotter om het barsten tijdens plotselinge water hammer& snel sluiting te verhinderen.

.  Afvoerkanaalwerkgever bij de bovenkant & bodem voor het schoonmaken.

.  Geen wapens of hefbomen om het trillen te verhinderen, buigend, directe sluiting van de FL-haver.
. Volledig fusie epoxy met een laag bedekt binnen en buiten kleplichaam voor de diensten op lange termijn.
. Productienorm: BS EN1074-4, AWWA C512
. Flensboring en afmeting: EN 1092 van BS en EN 558 van BS en ANSI flens.



De dienstgebieden:

Voor het systeem van het rioleringswater.

Technische Gegevens:

Groottewaaier: DN 50200MM
Drukclassificaties: 1.0Mpa, 1.6Mp (Flens)
Het werk temperatuur: -10°-80°C.
Stroommedia: rioleringswater.
Gelieve te raadplegen fabriek voor PN25 en antishock apparaat wanneer er waterhammer kwestie is.



Snelle Selectielijst
Het Tarief van de waterstroom CMH	1360	4160	8500	19100	33400
Hoofdpijpgrootte MM.	80-400	400-700	750-1000	1050-1500	1500-2000
Grootte van SKAR MM.	50	80	100	150	200



Materiaal:







Afmeting:
